2/3インチ 5メガピクセル対応バリフォーカルレンズ f=12-36mm
5 Megapixel Vari-Focal Lens
AZURE-NV1236Z5M
メーカー:AZURE Photonics
メガピクセルカメラへ対応
2/3インチ対応5メガピクセル (適合素子:IMX250、IMX264 等)
高精細、低ディストーション
FA・マシンビジョンに最適な性能を実現
FA・マシンビジョンで要望の多い焦点距離をサポート
焦点距離の範囲は、広角から望遠まで、豊富なバリエーションを用意
小型・軽量・低価格を徹底的に追求
コンパクトなボディー設計、工業用レンズの性能・品質で、低価格を実現


◆AZURE-NV1236Z5M 価格:52,400円(税別)/57,640円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 5MP (150lp/mm)
焦点距離(Focal Length) f=12〜36mm
バックフォーカス(Back Focus) 8.16〜11.78mm
F値(F/ No.) F2.8〜F22
絞り方式(Iris Type) 手動
ディストーション(Distortion) -3.5%〜-2.1%
レンズ有効径(Lens Effective Diameter) Front:φ30.51、Back:φ10.98
有効照度(Relative Illuminate) 58%〜62%
全長(TTL) 69.5mm
設計波長(Design Wavelength) 400〜700nm (Coating:400〜900nm)
画角F.O.V(D×H×V) 2/3″ 16°×13°×9.8° 〜47.8°×38.8°×29.2°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.2m〜∞
作動距離(Optimum Working Distance) 0.4m

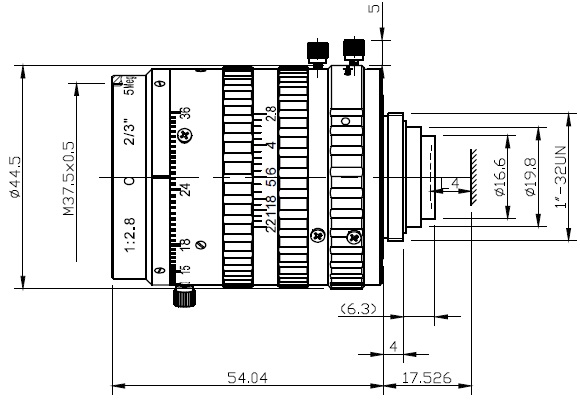

外形寸法(Dimention) φ44.5×54.04mm
重量(Weight) 175.26g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 12-9
主光線入射角度(CRA) 3.04°
フィルターネジ径(Filter Thread) M37.5×P0.5

■ 光学設計(Optical Design Report) WD=400mm 短焦点

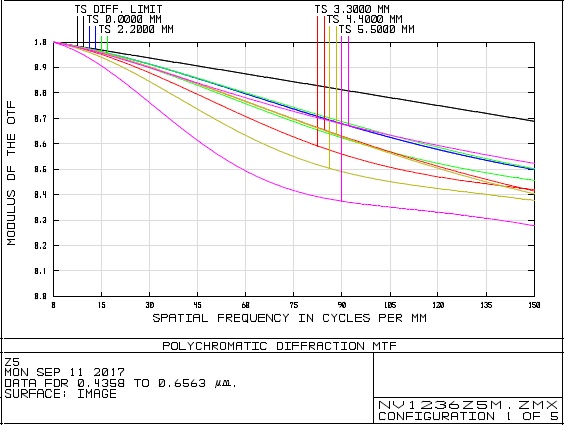

MTF

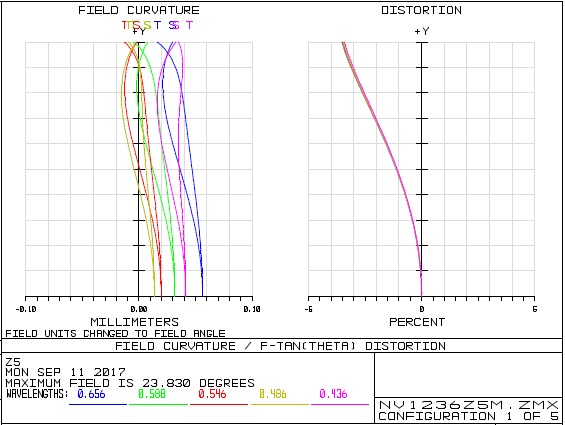

Field Curvature & Distortion

Relative Illumination

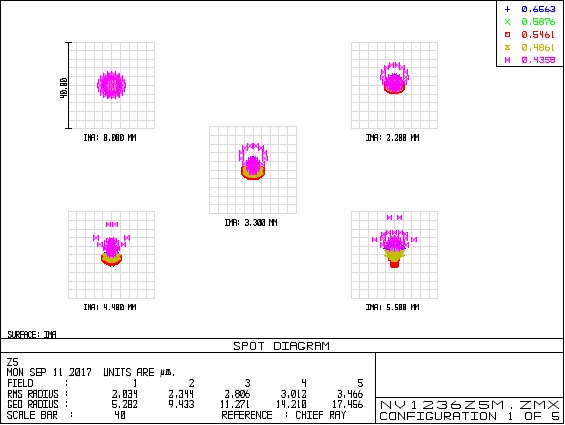

Spot Diagram


WD=400mm 長焦点

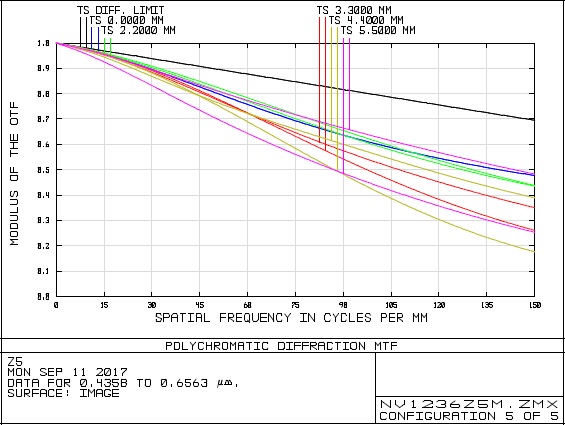

MTF

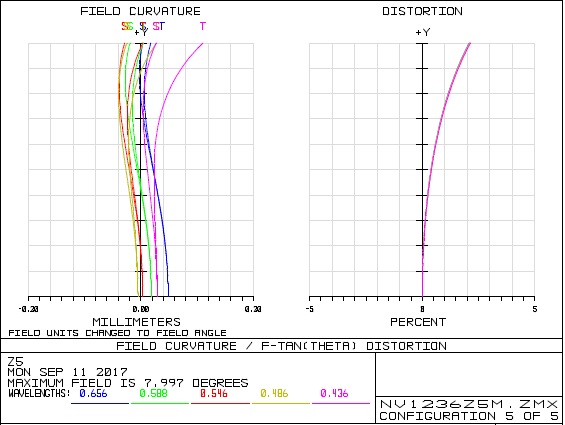

Field Curvature & Distortion

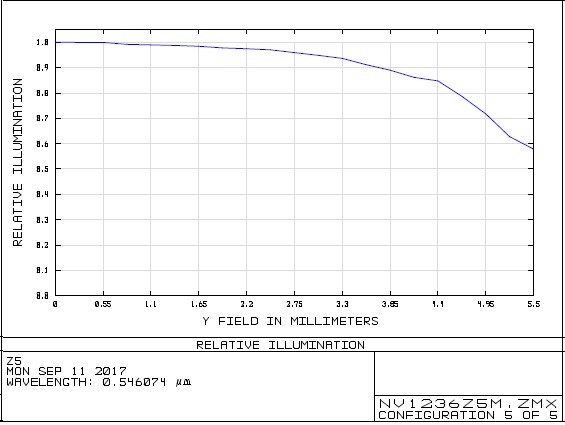

Relative Illumination

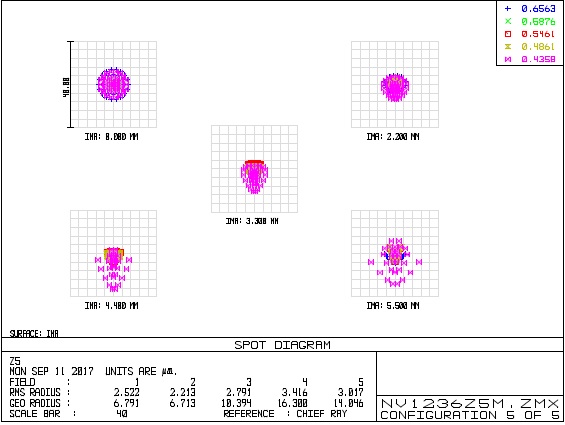

Spot Diagram
