2/3インチ　5メガピクセル対応マシンビジョン単焦点レンズ f=12mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-1214M5M
メーカー：AZURE Photonics
■2/3インチ 5メガピクセルへ対応
2/3インチ 5メガピクセル、1/1.8〜1/2インチ 2〜3メガピクセル、1/3インチ 1〜1.5メガピクセルの撮像素子に最適
■高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
■小型・軽量化・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-1214M5M  価格：26,400円（税別）／29,040円（税込）
ご注文はこちらへ→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
AZURE-1214M5M
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 150lp/mm(5MP)
焦点距離(Focal Length) f=12mm
バックフォーカス(Back Focus) 10.37mm
F値(F/ No.) F1.4−F22
絞り方式(Iris Type) 手動
レンズマウント(Mount) C
画角
F.O.V(D×H×V)		 2/3″ 47.1°×39.58°×29.44°
1/2″ 36.87°×29.86°×22.62°
1/3″ 28.07°×22.62°×17.06°
ディストーション(Distortion) <-0.3%
撮影距離(Suitable Distance) 0.1m〜∞
設計波長(Design Wavelength) 400〜700nm

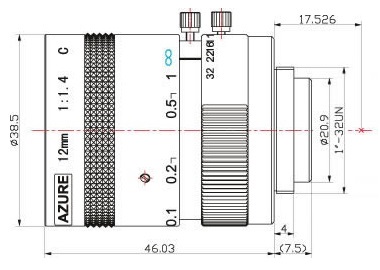

外形寸法(Dimention) φ38.5×46.03mm
重量(Weight) 150g
動作温度(Operating Temperature) −20℃〜＋65℃
フィルターネジ径(Filter Thread) M35.5×P0.5

■ 光学設計（Optical Design Report）

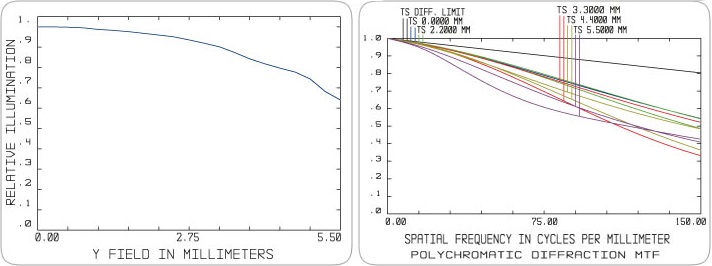

Relative Illumination  ／  MTF

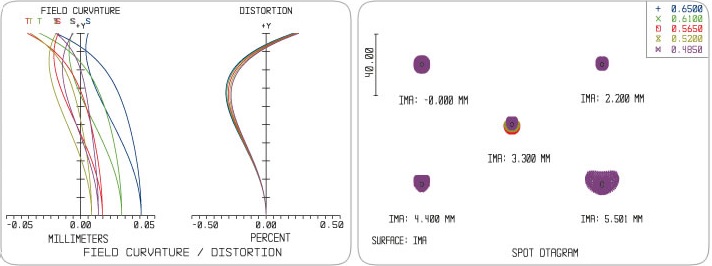

Field Curvature ＆ Distortion  ／  Spot Diagram
