2/3インチ 5メガピクセル対応マシンビジョン単焦点レンズ f=25mm
5 Megapixel Fixed Focal Lens for MachineVision
AZURE-2514M5M
メーカー:AZURE Photonics
2/3インチ 5メガピクセルへ対応
2/3インチ 5メガピクセル、1/1.8〜1/2インチ 2〜3メガピクセル、1/3インチ 1〜1.5メガピクセルの撮像素子に最適
高精細度及び低ディストーション
FA・マシンビジョンに最適な性能を実現
小型・軽量化・低価格を実現
コンパクトなボディー設計、工業用レンズの性能・品質を低価格で実現


◆AZURE-2514M5M  価格:26,400円(税別)/29,040円(税込)
ご注文はこちらへ→ショップ(光マート)
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
イメージャーサイズ(Image Format) 2/3″
解像度(Resolution) 5MP
焦点距離(Focal Length) f=25mm
バックフォーカス(Back Focus) 9.98mm
F値(F/ No.) F1.4−F16
絞り方式(Iris Type) 手動
ディストーション(Distortion) <-0.1%
レンズ有効径(Lens Effective Diameter) Front:φ18.98、Back:φ9.57
有効照度(Relative Illuminate) 58%
全長(TTL) 38.4mm
設計波長(Design Wavelength) 400〜950nm(Coating:400〜950nm)
画角
F.O.V(D×H×V)
2/3″ 23.6°×19.04°×14.32°
1/2″ 18.18°×14.59°×10.97°
1/3″ 13.69°×10.97°×8.24°
レンズマウント(Mount) C
撮影距離(Suitable Distance) 0.2m〜∞
作動距離(Optimum Working Distance) 1500mm

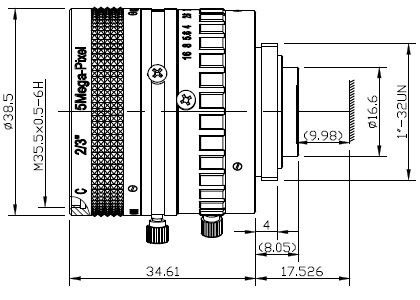

外形寸法(Dimention) φ38.5×34.61mm
重量(Weight) 110g
動作温度(Operating Temperature) −20℃〜+65℃
レンズ構成(Lens Construction) 7-4
主光線入射角度(CRA) 14.69°
フィルターネジ径(Filter Thread) M35.5×P0.5

■ 光学設計(Optical Design Report) WD=1500mm

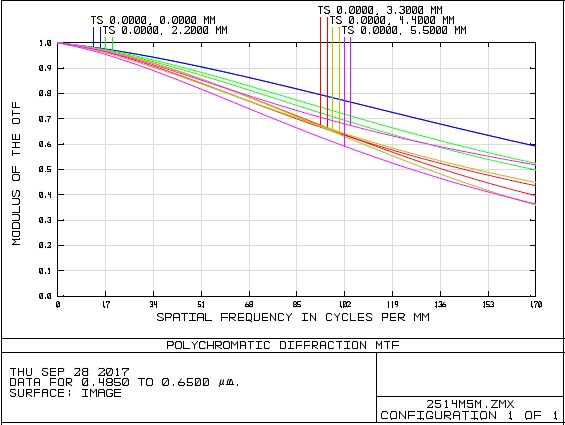

MTF

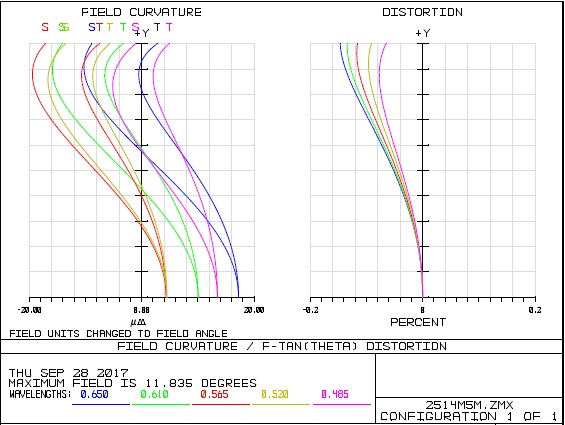

Field Curvature & Distortion

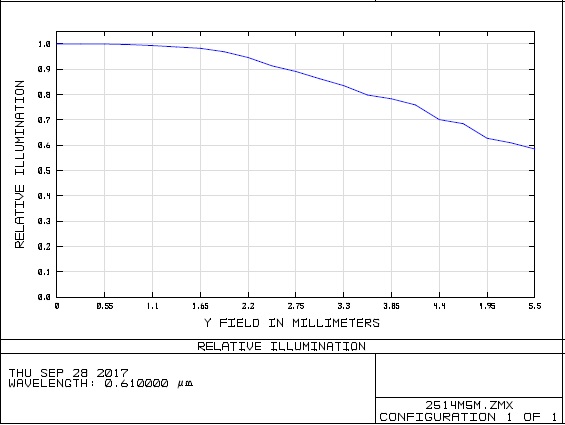

Relative Illumination

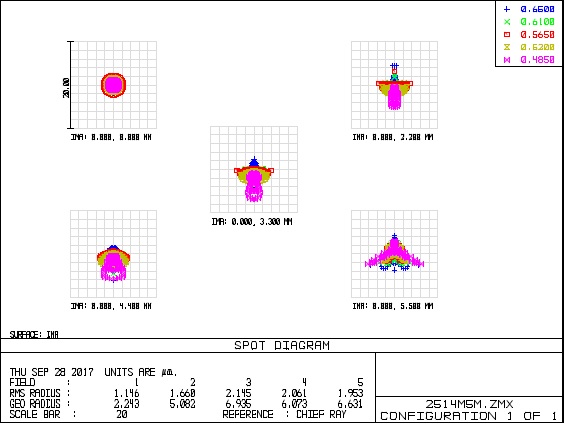

Spot Diagram
