ハロゲン光源装置  UL安全規格・CE規格取得
LA-150CE
メーカー:HAYASHI-REPIC
UL安全規格・CE規格取得 安全性で選ぶ標準タイプ
UL安全規格・CE規格取得製品
12V/15Vのハロゲンランプが使用可能(出力電圧切換)
リモート機能標準装備、ランプON/OFF、調光など外部コントロール可能
8bitコンバータユニット(DA-8U)の使用により、調光をデジタル制御可能
安心と信頼のMade in JAPAN

【用途】
画像処理機器用の照明
顕微鏡用の照明
理科観察用照明
工業用監視・検査システム
●LA-150CE 販売価格 → お問合せ下さい
●JCR15V150W5H/5 交換ランプ 販売価格 → お問合せ下さい
●JCR12V100W10H 交換ランプ 販売価格 → お問合せ下さい
仕 様
型 式 LA-150EC
定格入力電圧 AC200V - 240V(許容入力電圧範囲 AC180-264V)
定格入力周波数 50/60Hz
消費電力 200W(150Wランプ最大定格負荷時)
ランプ仕様 ランプ形式 出力電圧※3 色温度 平均寿命※1 平均照度※2
JCR15V150W5H/5 15V 3100K 700H 650,000lx
JCR15V150WB 15V 3200K 700H 650,000lx
JCR12V100W10H 12V 3100K 1000H 500,000lx
JCR12V100WB 12V 3100K 1000H 500,000lx
点灯方式 直流点灯方式
照度安定度 入力電圧変動 ±10%時 照度変動 約±0.3%(ランプ劣化は対象外)
光量調節 出力方式 出力電圧可変方式(出力切換付)
可変電圧範囲 DC3V-12V / 14V
光量可変範囲 2%〜100%
保護機能 過電流保護回路 垂下形(自動復帰方式)
過熱保護回路 出力遮断形(電源再投入により復帰)
冷却方式 強制ファン冷却
光学フィルター コールドフィルター・防熱フィルター内蔵
使用温度/湿度 -10℃〜+45℃ / 20%〜80%RH(但し結露なし)
使用ヒューズ AC250TV4A ガラス管ヒューズ(φ5.2×20mm)
機  能
@ ランプON/OFFリモート機能
A 光量調節リモート機能(制御電圧DC 0V〜+5V MAX)
B ランプ切れ検出機能(モニターLED付)
  ランプ切れ、ランプ末実装時にランプ切れ信号出力
安全規格 UL61010-1、NE61010-1
EMC EN55011、EN61000-3-2、EN610003-3、EN61000-6-2

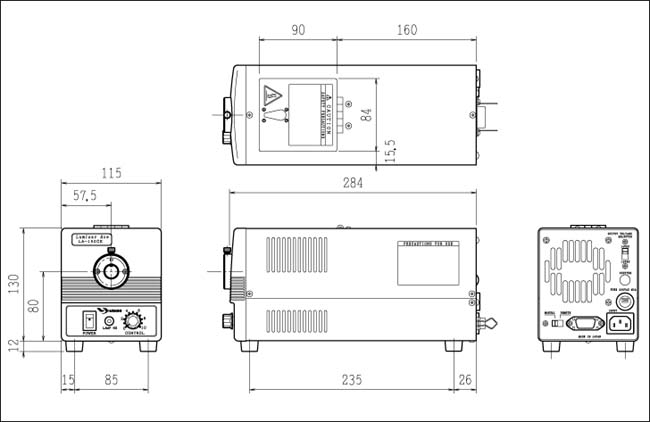

外形寸法 W115XH130XD284mm(突起部除く寸法)  外観図
重  量 3.5Kg
ライトガイド HAYASHI製純正ライトガイドをご使用下さい。

※ 1:ランプ寿命は実験値であり、保証値ではありません。
※ 2:照度はファイバー結束5mm、長さ500mmで投光端より15mmの位置での測定値。
※ 3:出力電力切換。
※ 4:特に指定なき場合は150Wランプを装着します。
専用オプション
●DA-8U 8bitコンバータユニット→詳細
内蔵品も製作可能です。(内蔵品はUL規格、IEC規格とも準拠となります。)
内蔵品のI/OはDA-8Uと異なります。お問合せ下さい。
●SU-2E12V シャッターユニット
●SU-2E24V シャッターユニット
シャッターユニット装着時はUL規格準拠となります。

型 番 用 途 駆動用電源
SU-2E12V DC12Vロータリーンレノイド方式
(取付アングル付)
DC12V 1A以上
SU-2E24V DC24Vロータリーンレノイド方式
(取付アングル付)
DC24V 0.5A以上
シャッター駆動用電源(12V/24V)は外部より供給して下さい。(本体とは別電源となります)

ソレノイド仕様 仕  様
電源 / 電圧 DC24V / 0.25A
シャッター用電源回路(ソレノイド) ソレノイド用電源部品はオプションでシャッター付の時のみ実装されます。
無通電時のシャッター板状態の「常時開」:照射、「常時開」:遮光はお客様ご指定により出荷時にセットされます。


※掲載の製品につきましては予告なく仕様及び価格を変更する場合もありますのでご了承下さい
