スポットライトガイド
Light Guide
多成分ガラスファイバー／プラスチックファイバー
■高効率導光を実現したライトガイド
■光ファイバー用ランプ光源、光ファイバー用ＬＥＤ光源にご使用いただけます
■画像処理用、目視検査用、スポットライト用　等、各種形状とバンドル径をラインナップ
■特殊形状の特注製品にも対応可能
型式 ファイバー 単繊維直径 コア材屈折率 グラット材屈折率 開口数(N.A) 受光角 使用温度範囲※
LG 多成分ガラス 50μm 1.62 1.51 0.57 70度 -30℃〜+350℃
PLG プラスチック 250μm 1.49 1.40 0.50 60度 -40℃〜+80℃
対応光源装置
LA-100USW ・  LA-150UE ・  LA-150FBU ・  hla150ce ・  LA-100IR ・  LA-HDF10/15シリーズ
■ セミロック式SUSチューブ　シングルタイプ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGA1-5L500N 多成分ガラス φ5 φ15×20 φ5 φ8×12 セミロックSUS 500 19,000
LGA1-5L1000N 多成分ガラス φ5 φ15×20 φ5 φ8×12 セミロックSUS 1000 28,000

　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状

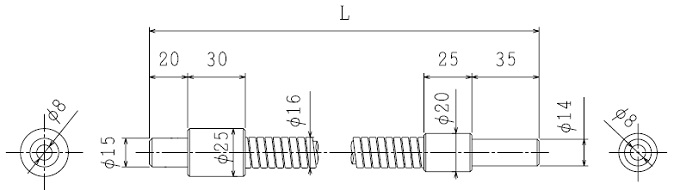

LGA1-8L500N 多成分ガラス φ8 φ15×20 φ8 φ14×35 セミロックSUS 500 40,000

■ セミロック式SUSチューブ　2分岐タイプ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGA2-5L500N 多成分ガラス φ7 φ15×20 φ5 φ8×12 セミロックSUS 500 33,000
LGA2-5L1000N 多成分ガラス φ7 φ15×20 φ5 φ8×12 セミロックSUS 1000 46,000

■ セミロック式SUSチューブ　入射部垂直型2分岐タイプ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状

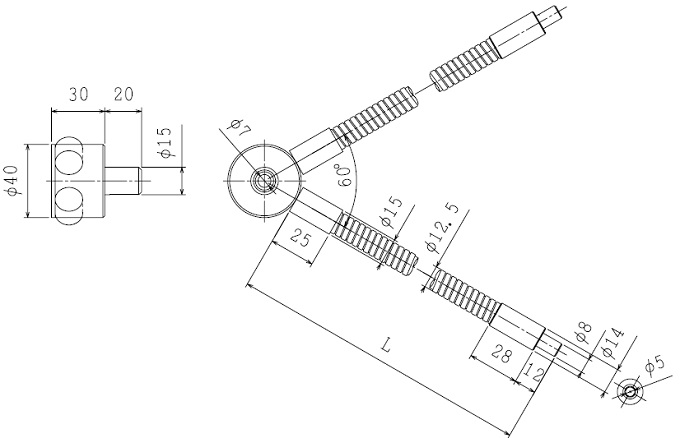

LGA2-5L500VN 多成分ガラス φ7 φ15×20 φ5 φ8×12 セミロックSUS 500 35,000

■ セミロック式SUSチューブ　3分岐タイプ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGA3-5L500N 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 セミロックSUS 500 50,000

■ フレキブル式SUSチューブ　シングルタイプ3φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状

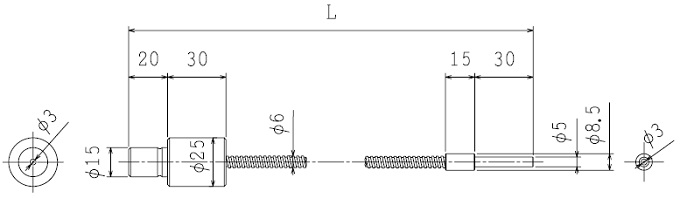

LGC1-3L1000 多成分ガラス φ3 φ15×20 φ3 φ5×30 フレキシブルSUS 1000 17,500
LGB1-3L1000 多成分ガラス φ3 φ15×20 φ3 φ5×30 フレキシブルSUS+PVC被覆 1000 17,500

■ フレキブル式SUSチューブ　２分岐タイプ3φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC2-3L1000 多成分ガラス φ4.2 φ15×20 φ3 φ5×30 フレキシブルSUS 1000 30,000
LGB2-3L1000 多成分ガラス φ4.2 φ15×20 φ3 φ5×30 フレキシブルSUS+PVC被覆 1000 30,000

■ フレキブル式SUSチューブ　3分岐タイプ3φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC3-3L1000 多成分ガラス φ5.2 φ15×20 φ3 φ5×30 フレキシブルSUS 1000 45,000
LGB3-3L1000 多成分ガラス φ5.2 φ15×20 φ3 φ5×30 フレキシブルSUS+PVC被覆 1000 45,000

■ フレキブル式SUSチューブ　4分岐タイプ3φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC4-3L1000 多成分ガラス φ3 φ15×20 φ3 φ5×30 フレキシブルSUS 1000 60,000
LGB4-3L1000 多成分ガラス φ3 φ15×20 φ3 φ5×30 フレキシブルSUS+PVC被覆 1000 60,000

■ フレキブル式SUSチューブ　3分岐タイプ4φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状

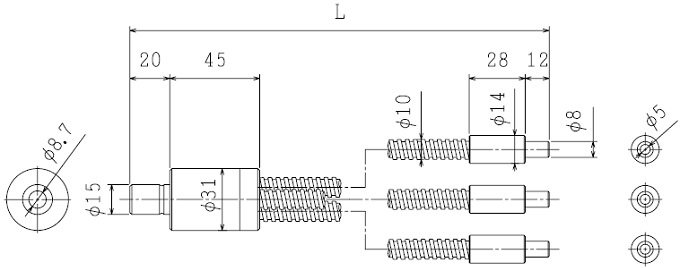

LGC3-4L1000 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 フレキシブルSUS 1000 58,000
LGB3-4L1000 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 58,000

■ フレキブル式SUSチューブ　3分岐タイプ4φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC4-4L1000 多成分ガラス φ10 φ15×20 φ5 φ8×12 フレキシブルSUS 1000 75,000
LGB4-4L1000 多成分ガラス φ10 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 75,000

■ フレキブル式SUSチューブ　5分岐タイプ8φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC1-5L500 多成分ガラス φ5 φ15×20 φ5 φ8×12 フレキシブルSUS 500 19,000
LGB1-5L500 多成分ガラス φ5 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 500 19,000
LGC1-5L1000 多成分ガラス φ5 φ15×20 φ5 φ8×12 フレキシブルSUS 1000 25,000
LGB1-5L1000 多成分ガラス φ5 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 25,000

　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC1-8L1000 多成分ガラス φ8 φ15×20 φ8 φ14×35 フレキシブルSUS 1000 46,000
LGB1-8L1000 多成分ガラス φ8 φ15×20 φ8 φ14×35 フレキシブルSUS+PVC被覆 1000 46,000

■ フレキブル式SUSチューブ　2分岐タイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC2-5L500 多成分ガラス φ7.1 φ15×20 φ5 φ8×12 フレキシブルSUS 500 33,000
LGB2-5L500 多成分ガラス φ7.1 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 500 33,000
LGC2-5L1000 多成分ガラス φ7.1 φ15×20 φ5 φ8×12 フレキシブルSUS 1000 35,000
LGB2-5L1000 多成分ガラス φ7.1 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 35,000

■ フレキブル式SUSチューブ　3分岐タイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC3-5L1000 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 フレキシブルSUSチューブ 1000 63,000
LGB3-5L1000 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 63,000

■ フレキブル式SUSチューブ　4分岐タイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGC4-5L1000 多成分ガラス φ10 φ15×20 φ5 φ8×12 フレキシブルSUSチューブ 1000 82,000
LGB4-5L1000 多成分ガラス φ10 φ15×20 φ5 φ8×12 フレキシブルSUS+PVC被覆 1000 82,000

■ セミロック式SUSチューブ＆フレキシブルSUSチューブ シングルタイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGD1-5L1000 多成分ガラス φ5 φ15×20 φ5 φ8×12 セミロック+フレキシブルSUS 1000 30,000

■ セミロック式SUS+フレキブル式SUSチューブ 2分岐タイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状

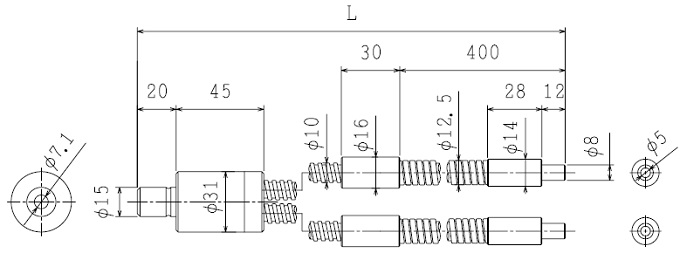

LGD2-5L1000 多成分ガラス φ7.1 φ15×20 φ5 φ8×12 セミロック+フレキシブルSUS 1000 50,000

■ セミロック式SUS+フレキブル式SUSチューブ 3分岐タイプ5φ
　
型　番 ファイバ種別 入射側 出射側 保護形式他 長さ
(m/m)		 標準価格
(税別)
結束 形状 結束 形状
LGD3-5L1000 多成分ガラス φ8.7 φ15×20 φ5 φ8×12 セミロック+フレキシブルSUS 1000 73,000
●お問合せ→
