GigE Vision SWIRカメラ InGaAsセンサーIMX990搭載
1/2インチCMOS130万画素 SWIR GigEカメラ
STC-LBS132POE-SWIR
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
SWIRセンサーを搭載、400nm〜1700nm対応
GigE Vision インターフェース
PoE (Power Over Ethernet) 対応
小型で堅牢性のあるボディ
CMOS グローバルシャッタ

◆STC-LBS132POE-SWIR  →お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-LBS132POE-SWIR
撮像素子 1/2″ 130万画素 プログレッシブ SWIR CMOS(SONY:IMX990)
シャッタタイプ グローバルシャッタ
有効画素数 1,280(H) × 1,024(V)
セルサイズ / 撮像面積 5.0 (H) × 5.0 (V) µm / 6.4 (H) × 5.12 (V) mm
スキャンモード フルスキャン / ROI
フレームレート
(フル解像度時)
8bits:84 fps / 10bits :42 fps / 10bits Packed :56 fps / 12bits :42 fps / 12bits Packed :56 fps
最大フレームレート: 2,039 fps @ 8 lines (8bits)
ADC ビット幅 10bits / 12bits
画像出力フォーマット Mono8 / Mono10 / Mono10Packed /Mono12 / Mono12Packed
ノイズレベル 8 bits出力 ≤ 1 digits (Gain 0 dB)
10 bits/10 bits Packed出力 ≤ 4 digits (Gain 0 dB)
12 bits/12 bits Packed出力 ≤ 16 digits (Gain 0 dB)
撮像可能帯域幅 400nm 〜 1,700nm
電子シャッタ 8 µ秒 〜16.777 秒 (初期値: 11,749 µ秒)
ゲイン アナログゲイン 0 〜 14.8 dB (初期値: 0 dB)
デジタルゲイン x1 〜 x3 (初期値: x1)
ROI 水平: 8 〜 1,280 画素 / 垂直: 8 〜 1,024 ライン (初期値: 1,280 x 1,024)
画像サイズ調整単位: 水平 8 画素 / 垂直 8 ライン
画像オフセット調整単位: 水平 8 画素 / 垂直 8 ライン
ガンマ ガンマ 0.1 〜 4.0 (初期値: 1.0)
ビニング x2 水平・垂直 / off
デシメーション x2 水平・垂直 / off
映像反転機能 上下反転 / 左右反転 / 上下左右反転 / Off
画素欠陥補正 最大 8,192 点
自動画質
制御
自動露光 対応 (初期値: OFF)
オートゲイン 対応 (初期値: OFF)
ホワイトバランス N/A
動作モード エッジプリセット・トリガ / パルス幅トリガ / フリーラン (連続掃き出し)
インターフェース PoE: IEEE802.3af CLASS3 (1000BASE-T)
プロトコル GigE Vision 2.1 及びGenICam SFNC 2.6 準拠, IEEE1588 (PTP) 対応
入出力端子 1 入力 (opt isolated) / 1 出力 (opt isolated) / 1 入出力 (non-isolated, open collector)
電 源 入力電圧 +10.8 〜 +26.4Vdc (電源・信号コネクタ)
もしくはPower Over Ethernet (IEEE802.3af 準拠)
(電源・信号コネクタからの電源供給を自動優先)
消費電力 +12 V / +24 V: 10 W, PoE: 10 W
外形寸法 58(W) × 58(H) × 85(D) mm(コネクタ含まず)
図面
光学フィルター 光学フィルタ無し
光軸精度 水平 / 垂直方向位置精度: ± 0.4 mm
水平 / 垂直方向に対する有効画素面の回転精度: ± 1.5 °
材質 アルミニウム合金
レンズマウント Cマウント
外部接続コネクタ Ethernet コネクタ: RJ45 コネクタ
電源・信号コネクタ: HR10A-7R-6PB (ヒロセ製) 相当
カメラ取付 M4 取り付けネジ穴: 前面、底面、右面に4 個、上面、左面に3 個
重量 約465g
動作温度/湿度 下限 周囲環境温度: 0 ℃, 周辺環境湿度: 0 〜 85 %RH (結露なきこと)
上限 周囲環境温度: +56 ℃ 又は 筐体温度: +68 ℃
周囲環境湿度: 20 〜 85 %RH (結露なきこと)
保存温度 / 湿度 周囲環境温度: - 20 〜 +75 ℃, 周辺環境湿度: 20 〜 85 %RH (結露なきこと)
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応

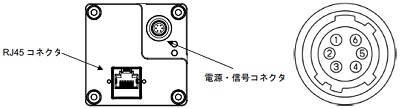

6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 POWER IN IN +10.8 〜 +26.4 Vdc
2 絶縁入力(Line0) IN Low: +1.0 V 以下
High: +3.0 〜 +26.4 V
※絶縁入力と絶縁入出力共通端の電位差
3 非絶縁入出力(Line2) IN/OUT +3.0 〜 +26.4 V / Open Collector
4 絶縁出力(Line1) OUT Open Collector
5 絶縁入出力共通端 IN
6 GND IN 0 V

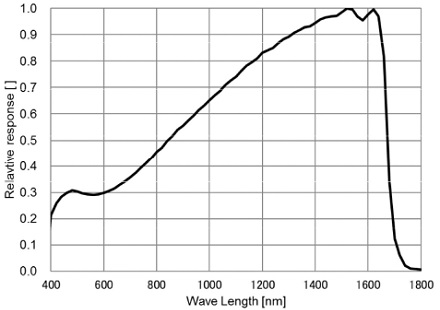

分光感度特性(SONY:IMX990)
ACアダプタ(オプション)
カメラを駆動するためのACアダプタです。
PoE構成でカメラを使用しない場合に必要となります。
マルチボルテージ(100 〜 240VAC)対応で、RoHS対応品となります。
型番 コネクタ 入力 出力 税別価格
UN310-6P-M 6Pコネクタ:HR10A-7P-6S 100-240VAC 12V/1A 生産終了
後継機:ACアダプター UA310-1210 + 6Pコネクター付ケーブル CAB-CON-M
価格:10,600円(税別)
◆ご注文はこちらへ→ショップサイト
ロックネジ付きGigEケーブル(オプション)
FA分野でGigE Visionカメラをご使用頂く際に、 最適なロックネジ付きのケーブルをご用意しました。
ロボットケーブルで、3m 〜 15mまでの4種類を取りそろえております。
型番 名称 長さ 税別価格
CAB-GE-03-RB ロックネジ付きGigEケーブル3m 3m 8,800円
CAB-GE-05-RB ロックネジ付きGigEケーブル5m 10m 13,500円
CAB-GE-10-RB ロックネジ付きGigEケーブル10m 10m 16,500円
CAB-GE-15-RB ロックネジ付きGigEケーブル15m 15m 24,500円
◆ご注文はこちらへ→ショップサイト
TAMRON 1型 SWIR対応 産業用単焦点レンズ
1″〜1/3″ 400nm〜1700nm Cマウント
computar ViSWIR Hyper APOシリーズ Vis+SWIRレンズ
2/3″〜1/4″ 5メガピクセル 400nm〜1700nm Cマウント
computar ViSWIR Liteシリーズ Vis+SWIRレンズ
1/2・2/3″〜1/4″ 1.5メガピクセル 400nm〜1700nm Cマウント
computar SWシリーズ SWIRレンズ
2/3″〜1/4″ 1.5メガピクセル 800nm〜1700nm Cマウント
SPACECOM 1型 SWIRレンズ
1″以下 VGA 900nm〜1700nm対応 Cマウント
KenkoTokina SWIR 3メガピクセル対応 マシンビジョンレンズ
2/3″,1/1.8″ 450nm〜1700nm Cマウント
KOWA 1型広帯域レンズHCSWシリーズ
1″以下 可視〜800nm〜1900nm Cマウント
VS Technology 1型 メガピクセル SWIRレンズ VS-H1-SWIR
1″以下 700nm〜2000nm Cマウント
 可視カットフィルター 700nm以上透過  → 詳細ページ
OF-R70-225 (M22.5P0.5) 〜OF-R70-520 (M52P0.75)
 可視カットフィルター 800nm以上透過  → 詳細ページ
OF-R80N-225 (M22.5P0.5) 〜OF-80N-520 (M52P0.75)
