GigE Visionカメラシリーズ(CMOSタイプ)
1/1.8インチCMOS130万画素GigEカメラ
STC-SCE132POE / STC-SBE132POE
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
1/1.8インチ130万画素CMOSセンサー搭載
CMOSセンサー採用で低価格を実現
GigE Vision出力
外形35mm x 35mmの超小型ケースタイプ
解像度1280×1024Pixel出力対応
WindowsXP(32bit)、7、8、8.1 (32bit/64bit)へ対応

Lineup

ショップサイトへ(STC-SCE132POESTC-SBE132POE最終オーダー

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

後継機種・代替機種
STC-MCE132POE / STC-MBE132POE   1/1.8″1.3M(CMOSセンサー:EV76C560)
仕  様
型式 STC-SCE132POE(カラー) STC-SBE132POE(白黒)
撮像素子 1/1.8″1.3MカラーCMOS
(e2V:EV76C560ACT-EQV)

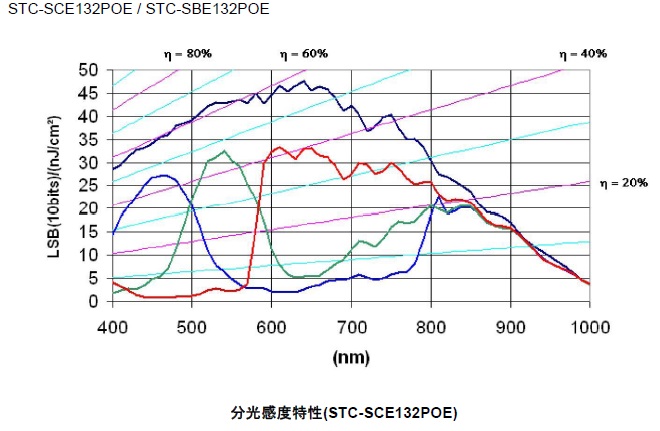

分光分布グラフ
1/1.8″1.3MモノクロCMOS
(e2V:EV76C560ABT-EQV)
分光分布グラフ
有効画素数 1280(H) x 1024(V)
セルサイズ 5.3 (H) x 5.3 (V) µm
走査方式 プログレッシブ
シャッター方式 グローバル/ローリングシャッタ
スキャンモード フルスキャン/AOI
最大フレームレート
(フルスキャン時)
SXVGA: 1280 x 1024 : 61fps Bayer出力時, 27fps RGB出力時
(0.95571〜 61.0519fpsで設定可能)
※接続する機器構成によってはフレームレートが低下する場合もあります。
最大フレームレート
(フルスキャン時およびAOI時)
最小AOI (32 x 32)1272.32fps
映像出力フォーマット Mono8,Mono10,Mono10Packed,
BayerRG8,BayerRG10,
BayerRG10Packed,RGB8Packed
Mono8, Mono10,Mono10Packed
S/N比(10bit時) Less than 12 Digit (Gain 0 dB)
最低被写体照度 50 Lux at F1.2(Gain Max) 0.6 Lux at F1.2(Gain Max)
ALC オートシャッタ / オートゲイン
電子シャッタ プリセット・フーランモド: 露光時間 10u秒 〜 1,000,7191u秒(フルスキャン時)
プリセット・トリガモード: 露光時間 10u秒 〜 1,000,719u 秒(フルスキャン時)
ゲイン アナログ:0 〜 5.38 dB,デジタル:0 〜 9.51 dB
ガンマ特性 ガンマ=1.0/読み書き可能なガンマテーブル (初期値:1)
AOI AOI (水平: 32 〜 1280画素 / 垂直: 32 〜 1024ライン)
画像サイズ調整単位: 水平8画素単位 / 垂直2ライン単位
ビニング 水平1/2、垂直1/2
デシメーション 水平1/2,1/4 垂直1/2,1/4
映像反転機能 左右反転 左右反転 / 上下反転 / 上下左右反転
画素欠陥補間 最大64点 (補間設定はONの状態で出荷)
ホワイトバランス オート/マニュアル/ワンショット 無し
動作モード フリーラン/エッジプリセット・トリガ
インターフェース IEEE802.3(1000BASE-T)
プロトコル GigE Vision® 1.2 及び GenICam™1.4 準拠
IO入出力 1入力(opt isolated) / 2出力(open collector)
電 源 +10.8 〜 +26.4 Vdc (電源・信号コネクタ)
若しくは Power Over Ethernet(IEEE802.3af準拠)
消費電力 PoE入力: 2.8 W以下/12V入力: 3.1W以下

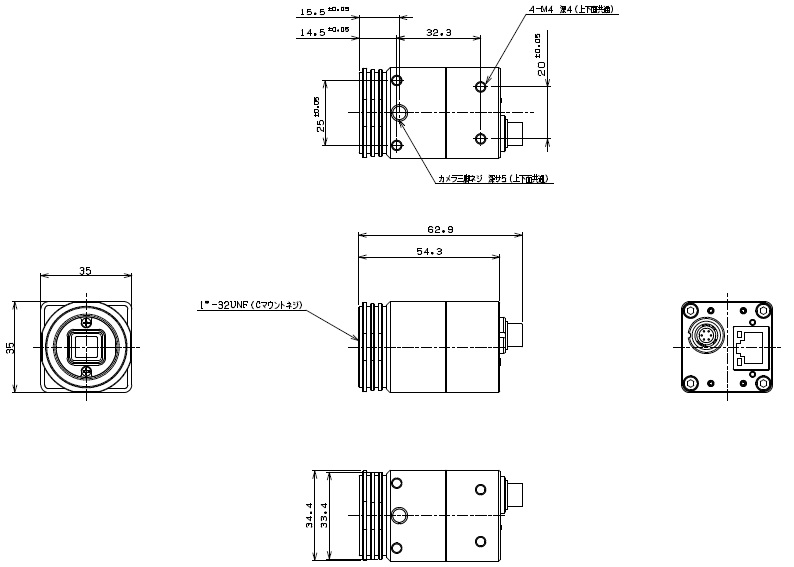

外形寸法 35 (W) x 35 (W) x 54.3(D)mm
(コネクタ含まず)→図面

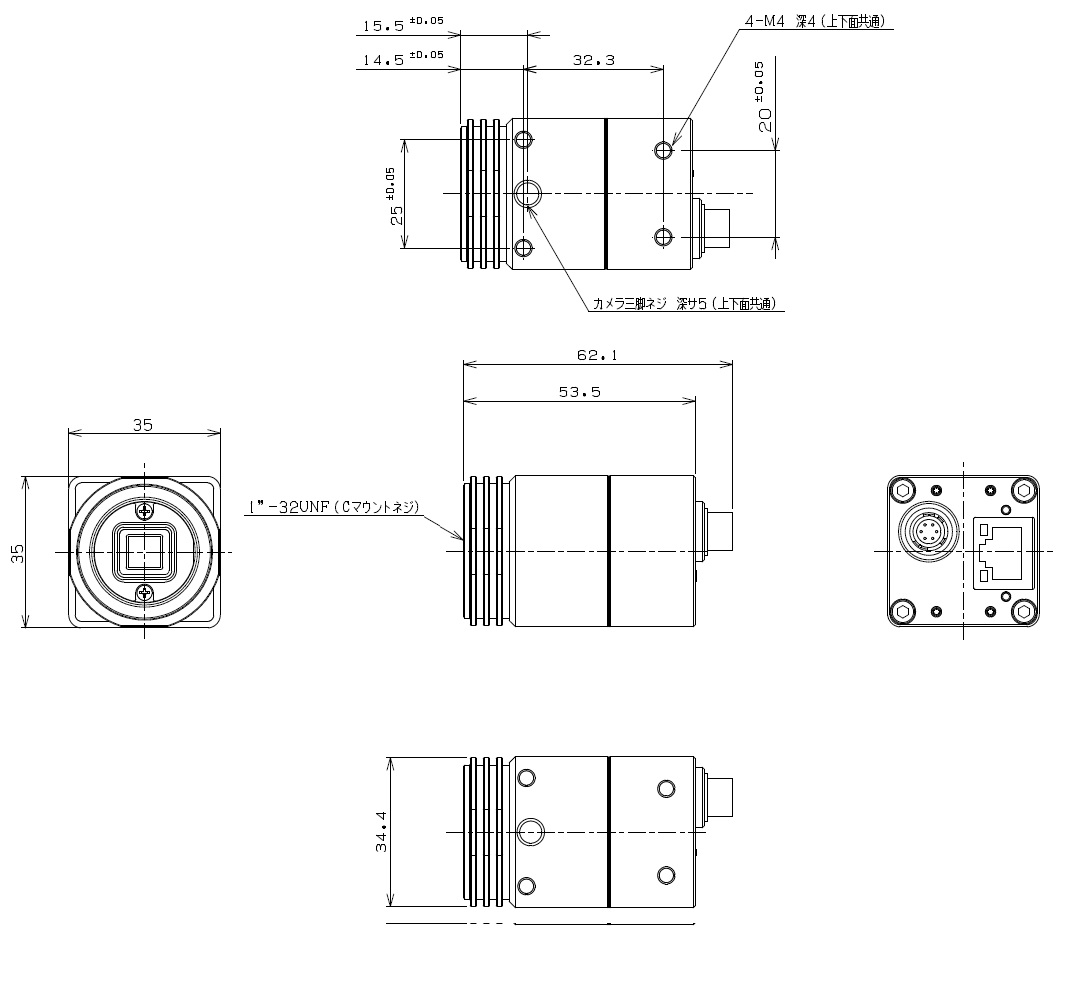

35 (W) x 35 (W) x 53.5(D)mm
(コネクタ含まず)→図面
光学フィルター IR Cut Filter 無し
レンズマウント Cマウント
光軸精度 H,V方向位置精度:±0.3mm
H, V方向に対する有効画素面の回転精度: ±1.0°
外部接続コネクタ RJ45コネクタ
電源・信号コネクタ:HR10A-7R-6PB (Hirose) 相当品
ケーブル側コネクター:HR10A-7P6S(Hirose)を推奨
材質 アルミニウム合金
カメラ取付 1/4"三脚取り付けネジ穴:上下面に各1個
M4取り付けネジ穴:上下面に各4個
重量 約100g 約98g
動作保証温度 下限:周囲環境温度-5℃、上限:周囲環境温度:40℃以下
または筐体上部温度62℃以下
保存温度 周囲環境温度 -30 〜+65℃
耐振動 20 Hz 〜 200 Hz 〜 20 Hz (5分 / サイクル), 加速度10 G, 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
■ソフトウェア(ダウンロード)
名称 内容 対応OS ファイル
StGigE-Package Windowsドライバー
ソフトウェア
- StCamGigEWare v2.3.0.2
- StGigEGammaTable v6.2.0.1
SDK
- eBUS SDK v3.1.10
ドキュメント
OS対応
- WindowsXP SP3以降(32-bit only)
- Windows7 SP1以降(32/ 64-bit)
- Windows8 (32/64-bit)
- Windows8.1(32/64-bit)
開発環境
VC++
- Visual Studio 2005 Pro
- Visual Studio 2008 Pro
VC++, VC#, VB
- Visual Studio 2010 Pro
- Visual Studio 2012 Pro
- Visual Studio 2013 Pro
ZIP/280MB

ダウンロード

eBUS™ SDK Package Linuxドライバ Red Hat® Enterprise Linux®7 ZIP/7MB

ダウンロード

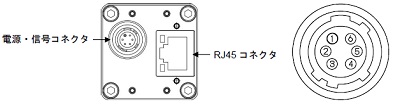

6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S

ピン番号 信号名 入出力 信号電圧
1 GND IN 0V
2 出力1 OUT Open Collector
3 出力2 OUT Open Collector
4 TRG入力−(Opt Isolated−) IN LOW:+1.0V以下
High:+3.0 to +26.4V
※TRG入力−とTRG入力+の電位差
5 TRG入力+(Opt Isolated+) IN
6 POWER IN IN +10.8 to +26.4Vdc
適合レンズ条件:撮像素子:1/1.8インチ、1.3メガピクセル、5.3μmピクセルピッチ →[視野範囲一覧表]
