SPACECOM 近赤外対応固定焦点レンズ　SWIRシリーズ
Fixed Focal Lens for Short Wave Infrared Imaging
JHF16M-5MP SWIR
メーカー：SPACECOM （株式会社スペース）
SPACECOM 近赤外（800〜1700nm）対応固定焦点レンズ Short Wave InfraRed シリーズ
■特殊コート技術により、近赤外（800nm〜1700nm）帯域で、高い透過率を可能にしました
■独自の光学設計により近赤外帯域で高画質を実現
■5種類の焦点距離を用意　8mm/12mm/16mm/25mm/35mm
■5M対応レンズシリーズ「PIXYS」と部品を共通化することで安価を実現
■InGaASカメラと抜群な相性、非破壊検査に最適

Lineup
◆JHF16M-5MP SWIR  88,000円（税別）／96,800円（税込）
ご注文はこちらへ→販売終了
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。
レンズ仕様
型番 JHF16M-5MP SWIR
焦点距離 16mm
最大口径比 1：1.4
絞り F1.4〜22
包括角度 1/3インチ 17.1×12.9°
1/2インチ 22.7×17.1°
2/3インチ 30.8×23.3°
最大画面寸法 8.8mm×6.6mm（φ11mm）
至近距離 0.2m（前球面より）
解像力 3.45μm
光学ディストーション 至近にて　最大-0.17％、無限にて　0.34％
TVディストーション 至近にて　最大-0.01％、無限にて　0.17％
バックフォーカス 14.038mm（in Air）
フランジバック 17.526mm
操作方法 フォーカス：手動　、アイリス：手動
作動温度範囲 -10℃〜+50℃
マウント Cマウント
フィルターネジ径 49mmP0.75

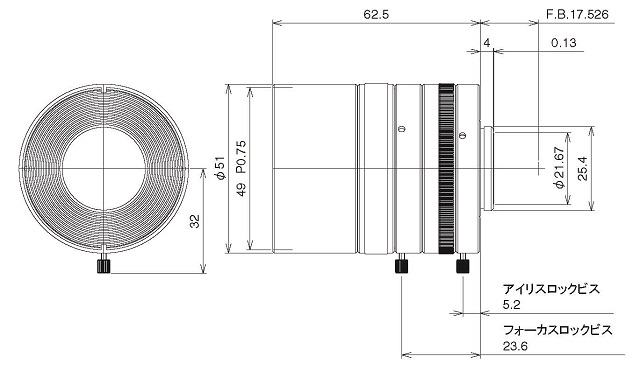

外形サイズ φ51×62.5mm
重量 約200g
価格 販売価格：88,000円(税別)
近赤外帯域（900nm〜1700nm）で最も解像力が高くなるように設計されているため、
可視光を含めて近赤外帯域以外では解像力が落ちます。

■透過率
赤外透過（可視カット）フィルター  Long Wave Pass Filter
■ 可視カットフィルター　700nm以上透過  → 詳細ページ
OF-R70-225 （M22.5P0.5） 〜OF-R70-490 （M49P0.75）
■ 可視カットフィルター　800nm以上透過  → 詳細ページ
OF-R80N-225 （M22.5P0.5） 〜OF-80N-490 （M49P0.75）
