2/3型 8メガピクセル対応 φ29mmレンズシリーズ
f=25mm/F2.4

φ29mm 2/3″lens series compatible with 8 mega pixel
JHF25M-8MP
SPACECOM


2/3型8メガピクセル f=25mm F2.4
2/3型8メガピクセル対応 φ29mmレンズ
焦点距離f=25mm 絞りF2.4〜16
分解能2.74μm:2/3インチ2.74μmピクセルピッチ
Sony製CMOS素子IMX546へ対応
ディストーションレス設計
シリーズ全てがTVディストーションMax 0.00095%〜Min 0.00005%
周辺光量 88.9%以上

Lineup

◆ご注文・販売価格はこちらへ→調整中

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

イメージャーサイズ Imager Size 2/3″ φ11mm 8.8×6.6mm (4:3)
焦点距離 Focal Length 25mm
最大口径比 Maximum aperture ratio 1:2.4
絞り範囲 Aperture Range F2.4〜22
画角 Field of View Angle H19.9°×V15.0°×D24.7°(∞)
至近距離 Minimum object distance 0.1m (推奨撮影距離0.3m)
解像度 Resolution 2.7μm (撮影距離0.3m に於て)
TVディストーション TV Distortion -0.0008% (撮影距離0.3m に於て)
光学ディストーション Optical distortion -0.016% (at object distance of 0.3m)
バックフォーカス Back focal distance 13.604mm (∞)
フランジバック Flange focal distance 17.526mm (∞) Over inf. 約0.3mm
操作方法 Operation フォーカス Focus 手動 ロック付 Manual w/lock
アイリス Iris 手動 ロック付 Manual w/lock
作動温度 Operating Temperature −10℃〜+50℃
マウント Mount Type C-Mount
フィルターネジ径 Filter screw size M27.0 P=0.5
大きさ Dimensions φ29×35.0mm (撮影距離0.1m 全長41.7mm)
質量 Wight Approx.50g
価格 Japan domesitic price 調整中

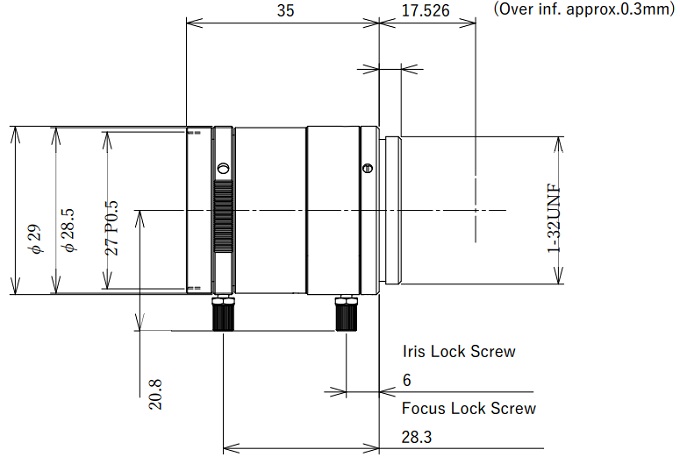

外観図面 Drawing
