2/3インチメガピクセル対応両側テレセントリックレンズ
光学倍率0.4× WD78.5mm
Megapixel Bilateral Telecentric Lens For 2/3inch Image Format
TCL0400-M/TCL0400-F
OPTART
両側テレセントリックレンズ
メガピクセルセンサー対応
最大イメージサイズ2/3インチ対応
全機種でストレートタイプと同軸落射タイプを用意
同軸落射タイプは被写体へ均一な光をに照射
可変絞りにより被写界深度の調整可能(深い被写界深度を実現)
低光学ディストーションを実現

Lineup
◆ご注文・販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ 両側テレセントリックレンズ 光学倍率0.4× WD78.5mm 【2/3、1/1.8、1/2インチ対応】
型 名 TCL0400-M TCL0400-F
種 別 (ストレート/同軸) ストレート(同軸落射無し) 同軸落射対応
光学倍率 0.4×
光学的分解能 13.4µm
有効Fナンバー 8〜40
N.A. 0.025〜0.005
被写界深度 最小錯乱円40μm 4.00mm
OPTART計算式 1.78
ディストーション 光学 0.01%
TV -0.01%
物像間距離 283.55mm
作動距離(WD) 78.5mm
重量 343g 480g
適合カメラ Sensor Size(max.) 2/3型以下
マウント Mount Cマウント
視野(V×H) 2/3型:16.5mm×22.0mm  1/1.8型:13.4mm×17.9mm
1/2型:12.0mm×16.0mm
価格 Price お問合せ下さい お問合せ下さい
◆ご注文・販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

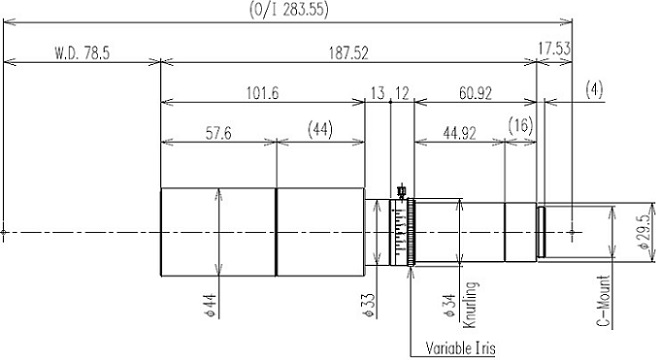

TCL0400-M

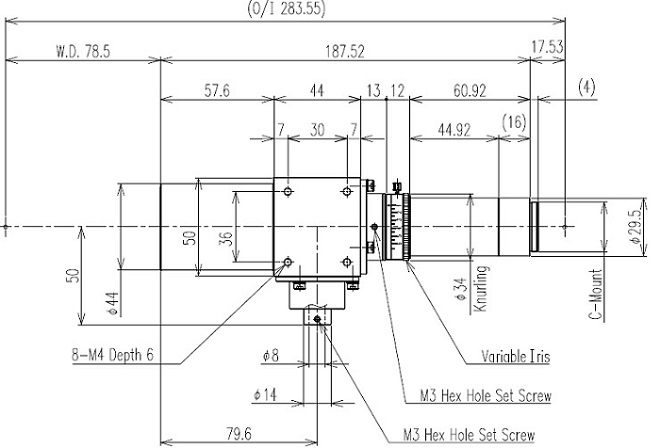

TCL0400-F
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
