1.1インチメガピクセル対応両側テレセントリックレンズ
光学倍率0.75× WD60.7mm
Megapixel Bilateral Telecentric Lens For 1.1inch Image Format
TCL0750-MU/TCL0750-FU
OPTART
両側テレセントリックレンズ
メガピクセルセンサー対応
最大イメージサイズ1.1インチ対応
全機種でストレートタイプと同軸落射タイプを用意
同軸落射タイプは被写体へ均一な光をに照射
可変絞りにより被写界深度の調整可能(深い被写界深度を実現)
低光学ディストーションを実現

Lineup
◆ご注文・販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

■ 両側テレセントリックレンズ 光学倍率0.75× WD60.7mm 【1.1、1、2/3インチ対応】
型 名 TCL0750-MU TCL0750-FU
種 別 (ストレート/同軸) ストレート(同軸落射無し) 同軸落射対応
光学倍率 0.75×
光学的分解能 10.7µm
有効Fナンバー 12〜60
N.A. 0.0313〜0.0063
被写界深度 最小錯乱円40μm 1.70mm
OPTART計算式 0.79
ディストーション 光学 -0.05%
TV -0.02%
物像間距離 284.67mm
作動距離(WD) 60.7mm
重量 307g 440g
適合カメラ Sensor Size(max.) 1.1型以下
マウント Mount Cマウント
視野(V×H) 1.1型:16.0mm×16.0mm  1型:15.0mm×15.0mm
2/3型:8.8mm×11.7mm
価格 Price お問合せ下さい お問合せ下さい
◆ご注文・販売価格はこちらへ→お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

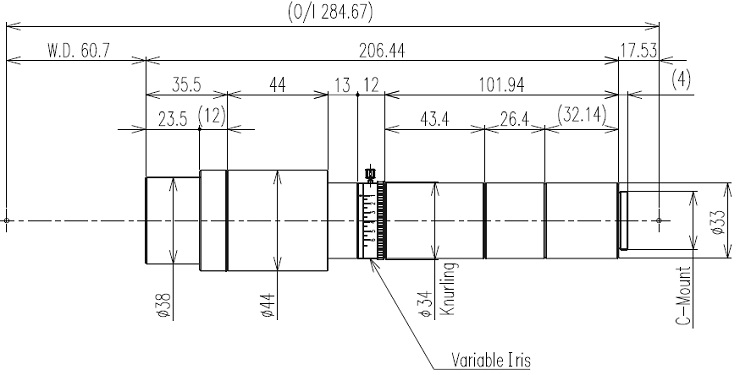

TCL0750-MU

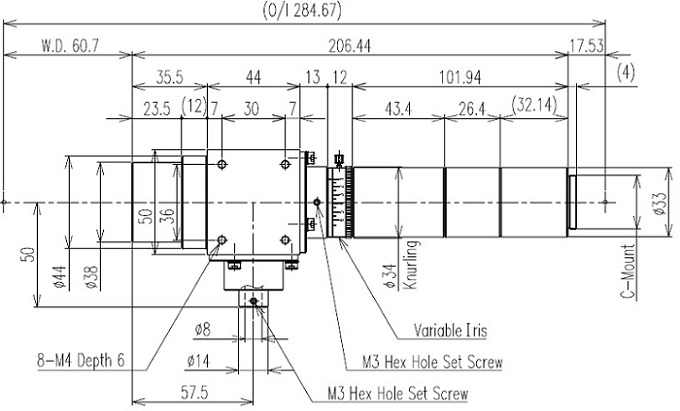

TCL0750-FU
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
