アナログ映像(NTSC，Y/C)出力 1/3インチCCDカメラ
STC-N63SBJ / STC-N63SBT / STC-N63SCJ
STC-N63SCT / STC-N63SCC
メーカー：OMRON SENTECH （オムロンセンテック株式会社）

■仕様を選んで、工業用途～監視用途まで対応可能
■1/3インチ CCD 40万画素カメラ（SONY製CCD）
■アナログビデオ映像出力 NTSC、およびY/C
■電源、映像信号、機能により、5タイプ（SBJ/SBT/SCJ/SCT/SCC）用意

★2020年3月で生産終了致します。尚、最終オーダー受付は、2019年8月30日までとなりますが、予定数に達した時点で終了となりますので、ご注意下さい。

◆STC-N63SBJ 販売価格：36,400円(税別) ご注文→ショップ（光マート）
◆STC-N63SCC 販売価格：45,400円(税別) ご注文→ショップ（光マート）
※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕　　様
型式	STC-N63SBJ	STC-N63SBT	STC-N63SCJ	STC-N63SCT	STC-N63SCC

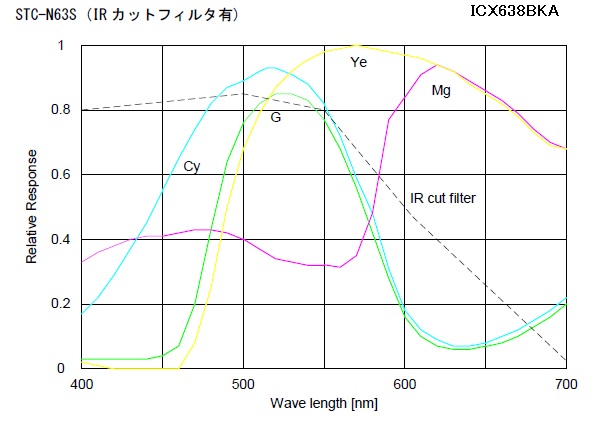

撮像素子	1/3インチインターライン型CCD (ソニー製: ICX638BKA)→分光分布グラフ
映像出力有効画素数	768 (H) × 494 (V)
セルサイズ	6.35 (H) × 7.40 (V) μm
走査方式	2:1 インターレース
水平周波数	15.734 kHz
垂直周波数	59.94 Hz
同期方式	内部同期
水平解像度	480TV本
映像出力	VBS 1.0Vp-p 75Ω、Y/C出力 (モデルにより機能有）
最低被写体照度	0.30 Lux at F1.2
映像S/N比	48 dB以上
電子シャッター	1/60 ～ 1/100,000秒,1/60秒（固定）,DIPスイッチにて切替可
フリッカ補正	ON / OFF　(DIPスイッチにて切替可能）
ゲイン	AGC ON
ガンマ	0.45
ホワイトバランス	ATW (オートホワイトバランス) (ホワイトバランス・ロック、プッシュ・セット・ホワイトバランス：モデルにより機能有）
映像反転機能	正像 / 鏡像　（DIPスイッチにて切替可能）
逆光補正	ON / OFF (DIPスイッチにて切替可能）
レンズマウント	ＣＳマウント
光学フィルタ	IRカットフィルタ有り
入力電圧	+ 8 ～ + 13 Vdc
消費電流	1.0 W以下
動作温度	周囲環境温度 -5 ～ +45 ℃
保存温度	周囲環境温度 -30 ～ +65 ℃
外形寸法(W)×(H)×(D)	36(W) x 42.5(H) x 36.5(D) mm　* コネクターは含まず、トリポット座含む STC-N63SBJ ・ STC-N63SBT ・ STC-N63SCJ ・ STC-N63SCT ・ STC-N63SCC
重量	約70 g
価格	36,400円(税別)	要問合せ	要問合せ	要問合せ	45,400円(税別)

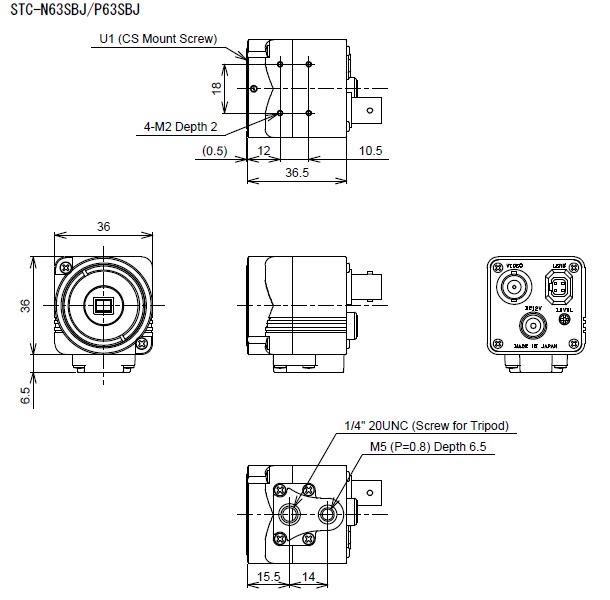

	■STC-N63SBJ ① VIDEO 出力 ② DC アイリスレンズ接続コネクタ ③ +12V 入力 ④ DC アイリスレンズ絞り調整ボリューム側面スイッチ・カバー（開けるとDIP スイッチ有）→DIPスイッチ機能

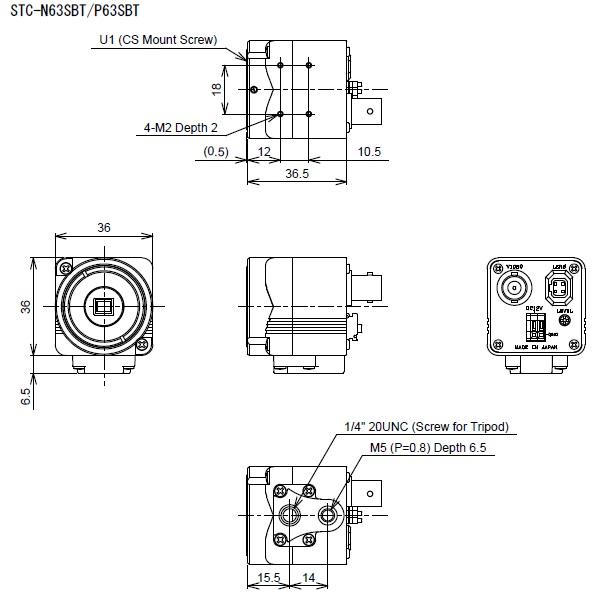

	■STC-N63SBT ① VIDEO 出力 ② DC アイリスレンズ接続コネクタ ③ +12V 入力 ④ DC アイリスレンズ絞り調整ボリューム側面スイッチ・カバー（開けるとDIP スイッチ有）→DIPスイッチ機能

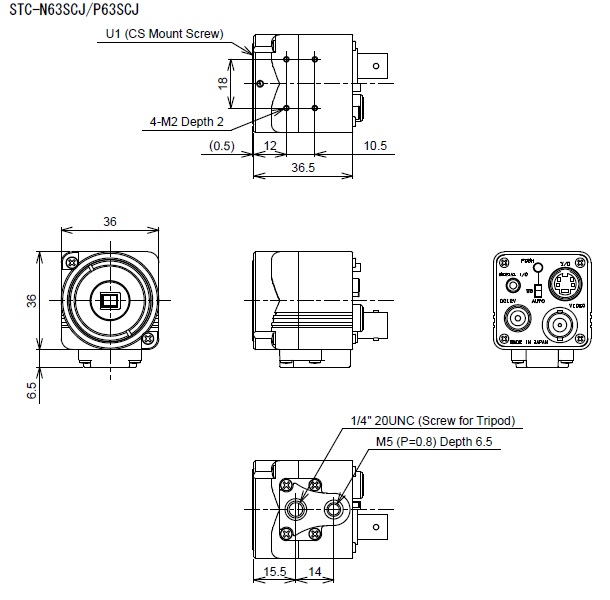

	■STC-N63SCJ ① VIDEO 出力 ② Y/C 出力 ③ ホワイトバランスオート/ロック切替スイッチ ④ PWB 用プッシュ・スイッチ ⑤ パソコン通信用端子（3.3V UART） ⑥ +12V 入力側面スイッチ・カバー（開けるとDIP スイッチ有）→DIPスイッチ機能

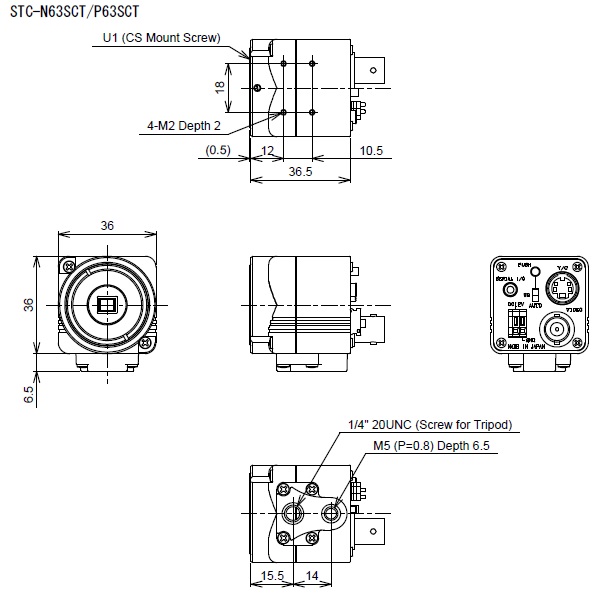

	■STC-N63SCT ① VIDEO 出力 ② Y/C 出力 ③ ホワイトバランスオート/ロック切替スイッチ ④ PWB 用プッシュ・スイッチ ⑤ パソコン通信用端子（3.3V UART） ⑥ +12V 入力側面スイッチ・カバー（開けるとDIP スイッチ有）→DIPスイッチ機能

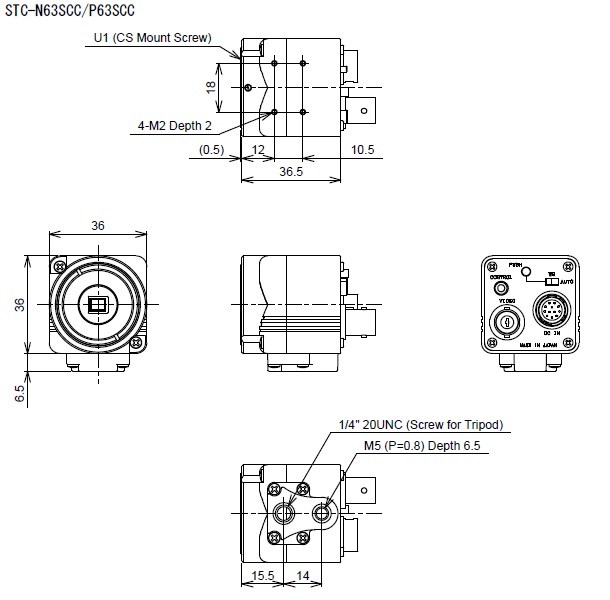

	■STC-N63SCC ① 12 ピンコネクタ（電源入力・VIDEO 出力・Y/C 出力） ② ホワイトバランスオート/ロック切替スイッチ ③ PWB 用プッシュ・スイッチ ④ パソコン通信用端子（3.3V UART） ⑤ VIDEO 出力側面スイッチ・カバー（開けるとDIP スイッチ有）→DIPスイッチ機能

Ｙ／Ｃ映像出力仕様

１２ピンコネクタ仕様

ピン番号	信号名
1	Y OUT(1Vp-p 75Ω）
2	C OUT(300mVp-p 75Ω
3	GND(Y OUT)
4	GND(C OUT)

ピン番号	信号名
1	GND
2	+12V
3	GND
4	VIDEO
5	GND
6	NC
7	NC
8	GND
9	C
10	GND
11	Y
12	GND
