1/2型 多機能、高感度 アナログカメラ
Analog color camera(1/2"CCD)
WAT-221S2
メーカー:Watec (ワテック株式会社)
高感度1/2 型CCD センサー搭載
最低被写体照度0.006 lx F1.2 を実現
(AGC=ON,Shutter=OFF,NR=ON,γ=0.45設定時)
3DNR (3 次元ノイズリダクション)機能
WDR (ワイドダイナミックレンジ)機能
HSBLC (ハイライトBLC) 機能
OSD (オンスクリーン設定画面表示)
付属のリモコンで簡単設定
ホワイトバランス調整機能
シャッター速度切換機能
フリッカレス機能
白点補正機能、スローシャッター
ガンマ特性(9段階設定)
プライバシーマスク
逆光補正
デジタルズーム(x2〜256)
RS-485通信(PELCO-D規格準拠)
ビデオ/DCアイリス自動判別機能
アイリスレベル調整機能
販売価格 : 60,000円(税別)   完売(販売終了)
仕様
製品名 WAT-221S2(NTSC) WAT-221S2(PAL)
撮像素子 1/2型インターライン転送CCD固体撮像素子
有効画素数 768(H) X 494(V) 752(H) X 582(V)
セルサイズ 8.4μm(H) X 9.8μm(V) 8.6μm(H) X 8.3μm(V)
撮像方式 Ye,Cy,Mg,G補色モザイクオンチップフィルタ
同期方式 内部同期
走査方式 2:1インターレース
映像出力 BNC コンポジットビデオ:1.0V(p-p)75Ω(不平衡)
Y/C Y:1.0V(p-p)、C:0.3V(p-p) 75Ω
解像度(水平) 550TV 本以上 (画面中央)
最低被写体照度 0.006 lx F1.2 (AGC=ON、Shutter=OFF、NR=ON、γ=0.45)
0.0004 lx F1.2 (AGC=ON、Shutter=x16、NR=ON、γ=0.45)
S/N 55dB 以上 (AGC=-3dB、γ=1.0)
機能設定と通信 OSD ( オンスクリーンディスプレイ) / RS-485 (Pelco-D)、リモコン
AEモード 電子シャッター 低速シャッター x2、x4、x8、x16、x32、x64、x128、x256 ( フィールド)
1/60、1/100 (秒) 1/50、1/120 (秒)
1/250、1/500、1/1000、1/2000、1/4000、1/10000秒
電子アイリス 1/60〜1/100000秒 1/50〜1/100000秒
x16 〜 1/100000 (秒)
ホワイトバランス ATW ( カラーローリング抑制)、PWB、MWB、PRESET (4種類)
AGC HI: -3 〜 44dB / LO: -3 〜 32dB
MGC -3 〜 44dB (1dB 毎の段階選択可能)
ガンマ特性 9 段階設定(1.0/0.8/0.7/0.6/0.55/0.5/0.45/0.4/0.35)
ノイズリダクション 3DNR ON ( レベル調整可能) / OFF
ワイドダイナミックレンジ D-WDR (Digital Wide Dynamic Range) ON ( レベル調整可能) / OFF
動体検出 ON ( エリア/ 感度設定/ アラーム出力) / OFF
レンズアイリス Video / DC (EIAJ 配列、自動認識切換)
逆光補正 ON/OFF
HSBLC (ハイライトBLC) ON/OFF
白点補正 最大64 点
霧補正 ON ( レベル調整可能) / OFF
デジタルズーム x2 〜 256 (ZOOM/PAN/TILT)
プライバシーマスク 4 masks
ミラー反転 V-FLIP / H-FRIP / HV-FLIP
電源電圧 DC+12V±10%
消費電力 1.32W (110mA)
動作温度 -10 〜 +50℃
保管温度 -30 〜 +70℃
動作/保管湿度 95%RH 以下( 結露しないこと)
レンズマウント CSマウント
重 量 約150g
付属品 WPDC12 (DC プラグ)、AIC-G ( アイリスプラグ)、六角レンチ、I/O ケーブル、RC-01 ( 専用リモコン)

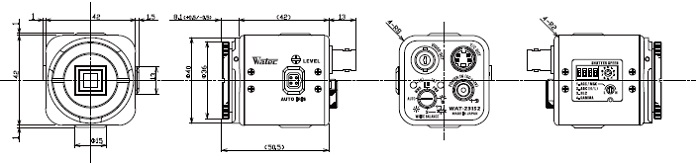

拡大図

アクセサリー
型番 商品名 仕様 価格
GF12-US1210 電源アダプター DC12V 1.0A 1,600円(税別)
RC-01 リモコン カメラの機能設定及び、調整(OSD仕様) 2,300円(税別)
30CMA-R 30CMA-R C/CSマウント変換アダプター 外径φ30 1,000円(税別)
34CMA-R 34CMA-R C/CSマウント変換アダプター 外径φ34 1,200円(税別)
