ライトガイド用集光レンズ
Condenser
シングルライトガイド・分岐ライトガイド(スポット型)専用
メーカー:NPI
集光レンズとは、ライトガイド用レンズで、照射光の照度をアップし、
照射ムラを軽減します。

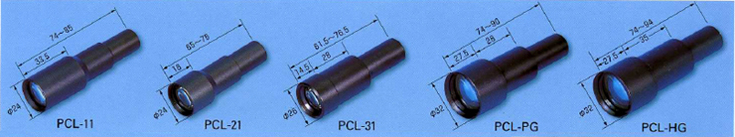

型 名 PCL-11 PCL-21 PCL-31 PCL-PG PCL-HG
標準納期 1週間以内
レンズ構成 2郡2枚 2郡2枚 3郡3枚 2郡4枚 3郡5枚
フィルター径 22.5 22.5 30.5 30.5
対応バンドル径 〜φ6 〜φ8 〜φ6 〜φ8
特徴 汎用の集光レンズです。同じ照射距離での照射径はPCL-21の方が大きくなります 焦点の調節はスライド式です。 ハイグレードな集光レンズでより均一な照明が得られます。
MCレンズを使用しており焦点の調節はヘリコイド式です。実体顕微鏡にも最適です。
最も集光力の高いレンズです。高照明度が必要な場合や、 高倍率の実体顕微鏡での写真撮影に最適です。また、広い範囲で焦点が合いますので距離を離して照射する場合にも便利です。 ハイグレードなレンズで、特に結束径φ8mmのライトガイドと 組合わせると高い照度が得られます。照射きょりは200mmぐらいまでが適当です。
価格
税別/税込
販売終了 9,000円(税別)
9,900円(税込)
17,000円(税別)
18,700円(税込)
25,000円(税別)
27,500円(税込)
28,000円(税別)
30,800円(税込)
ご注文はこちらから→ショップ(光マート)

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

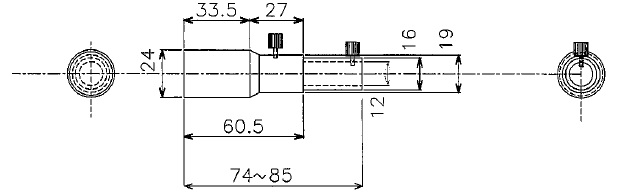

PCL-11 外観図

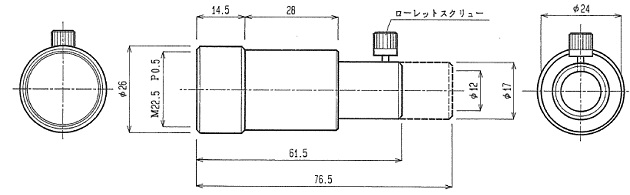

PCL-31 外観図

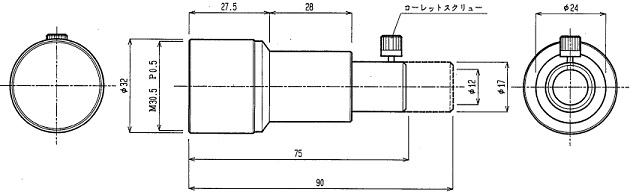

PCL-PG 外観図

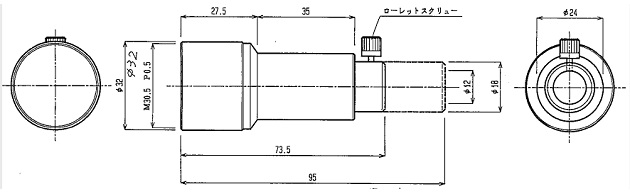

PCL-HG 外観図
※掲載の製品につきましては予告なく企画及び仕様を変更する場合もありますのでご了承下さい
