OpticalGarden／ 光源装置・ライトガイド／ ライトガイド／ NPI製ライトガイド／ ライン型ライトガイド(フルライン)
ライン型ライトガイド（フルライン）
Line Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85％約80％
開口数0.560.5
開口角度約68度約60度
ライトガイドとは
光ファイバー素線を数千〜数万本結束（バンドル）させた光を伝導するための製品で、 結束ファイバーの両端に口金を取付けて、SUS製保護管を被せます。
素線の種類は多成分ガラス、プラスチック、石英ガラス等で、 光源の種類（照度、熱、波長）に合った素線を使用します。
また、用途によって、出射側の形状（スポット、多分岐、リング、ライン、面発光）を選択できます。
保護管の種類
●SUSインターロックチューブ
任意の位置で曲げた姿勢を固定します。500mmを越える長さの物では自重で付け根付近から下がりますので途中を保持 する必要があります。
●SUSインターロックチューブ＋ＰＶＣ被覆付
保護管の曲げ耐久性が向上します。
●SUSフレキシブルチューブ
自在に曲がりますので装置内の引き回しに便利です。ファイバーの許容曲げ半径以上には曲がりにくい様に設計しております。
●SUSフレキシブルチューブ＋ＰＶＣ被覆付
水分や塵埃の進入を防ぎます。チューブの曲げ耐久性も上がります。
ライン型ライトガイド（フルライン）
■光ファイバーを薄いシート状に配列し、帯状の光を照射
ウエハーなどのマクロ検査に最適
■両端まで発光することから複数本連結可能
複数連結しても、 発光部が途切れることなく連続したライン光を実現
■標準結束径（バンドル径）φ6／φ8　その他の径は特注対応
■1本から特注・カスタマイズ対応可能
対応光源装置
PCS-UHX ・  PCS-NHF150 ・  KTX-100シリーズ ・  KTX-150Rシリーズ ・  PCS-MH80RC ・  XEF-152S

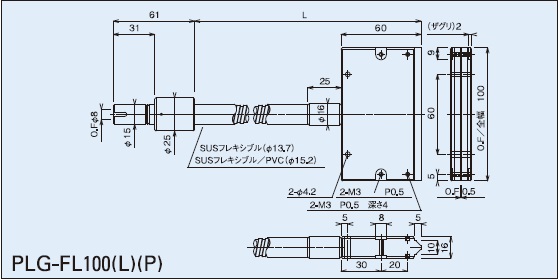

■ ライン型スリット100mm フルラインタイプ・SUSフレキシブルチューブ

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 ｽﾘｯﾄ 形状
PLG-FL100-1000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1000 100 W100×60 75,600
PLG-FL100-1000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1000 100 W100×60 78,800
PLG-FL100-1500-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 1500 100 W100×60 84,300
PLG-FL100-1500P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1500 100 W100×60 87,700
PLG-FL100-2000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 2000 100 W100×60 93,000
PLG-FL100-2000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 2000 100 W100×60 97,000
PLG-FL100-3000-8R 多成分ｶﾞﾗｽ φ8 φ15×31 フレキシブル 3000 100 W100×60 110,500
PLG-FL100-3000P-8R 多成分ｶﾞﾗｽ φ8 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 3000 100 W100×60 115,200

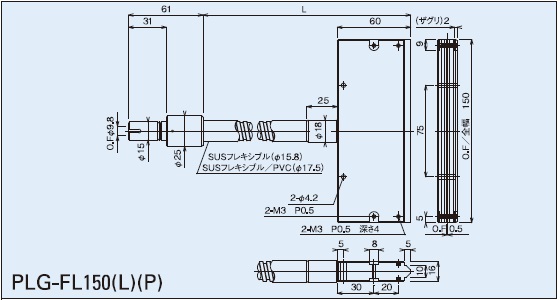

■ ライン型スリット150mm フルラインタイプ・SUSフレキシブルチューブ

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 ｽﾘｯﾄ 形状
PLG-FL150-1000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1000 150 W150×60 103,000
PLG-FL150-1000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1000 150 W150×60 106,000
PLG-FL150-1500-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 1500 150 W150×60 115,600
PLG-FL150-1500P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1500 150 W150×60 118,800
PLG-FL150-2000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 2000 150 W150×60 128,500
PLG-FL150-2000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 2000 150 W150×60 132,000
PLG-FL150-3000-10R 多成分ｶﾞﾗｽ φ10 φ15×31 フレキシブル 3000 150 W150×60 153,700
PLG-FL150-3000P-10R 多成分ｶﾞﾗｽ φ10 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 3000 150 W150×60 157,800

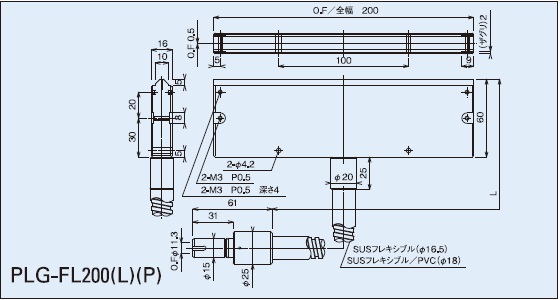

■ ライン型スリット200mm フルラインタイプ・SUSフレキシブルチューブ

◆ご注文･販売価格はこちらへ→ショップ（光マート）
　
型　番 ファイバ
種別		 入射側 保護SUSチューブ 長さ
(mm)		 出射側 標準
価格
(税別)
結
束		 形状 ｽﾘｯﾄ 形状
PLG-FL200-1000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 1000 200 W200×60 131,000
PLG-FL200-1000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1000 200 W200×60 132,200
PLG-FL200-1500-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 1500 200 W200×60 147,700
PLG-FL200-1500P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 1500 200 W200×60 143,200
PLG-FL200-2000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 2000 200 W200×60 164,500
PLG-FL200-2000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 2000 200 W200×60 166,000
PLG-FL200-3000-11R 多成分ｶﾞﾗｽ φ11 φ15×31 フレキシブル 3000 200 W200×60 198,200
PLG-FL200-3000P-11R 多成分ｶﾞﾗｽ φ11 φ15×31 ﾌﾚｷｼﾌﾞﾙ・PVC 3000 200 W200×60 200,000

●お問合せはこちらへ→
