ライン型入射側2分岐ライトガイド(2光源・1出射)
Bifurcated Line Light Guide
多成分ガラスファイバー
素線の材質多成分ガラスプラスチック
ファイバー径50μm500μm
コア占有面積約85%約80%
開口数0.560.5
開口角度約68度約60度
ライン型入射側2分岐ライトガイド
光ファイバーを薄いシート状に配列し、帯状の光を照射
ウエハーなどのマクロ検査に最適
2つの光源を使用し、スリット200mmを実現
標準結束径(バンドル径)φ6/φ8 その他の径は特注対応
1本から特注・カスタマイズ対応可能
対応光源装置

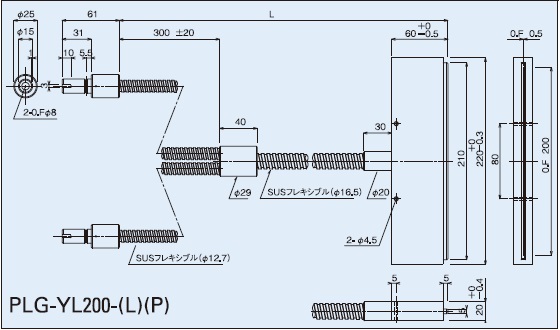

■ ライン型スリット200mm 入射側2分岐・SUSフレキシブルチューブ

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状 スリット 形状
PLG-YL200-1000-8R 多成分ガラス φ8 φ15×31 フレキシブル 1000 200 W220×55 159,200
PLG-YL200-1000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 1000 200 W220×55 161,800
PLG-YL200-1500-8R 多成分ガラス φ8 φ15×31 フレキシブル 1500 200 W220×55 175,600
PLG-YL200-1500P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 1500 200 W220×55 178,600
PLG-YL200-2000-8R 多成分ガラス φ8 φ15×31 フレキシブル 2000 200 W220×55 192,000
PLG-YL200-2000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 2000 200 W220×55 195,400
PLG-YL200-3000-8R 多成分ガラス φ8 φ15×31 フレキシブル 3000 200 W220×55 224,800
PLG-YL200-3000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 3000 200 W220×55 229,300

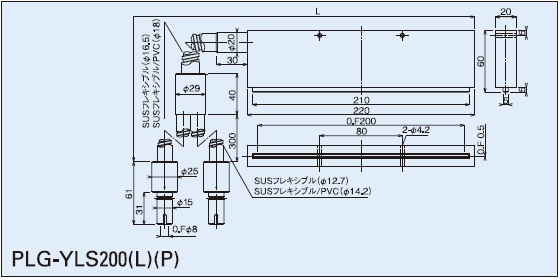

■ ライン型スリット200mm 入射側2分岐・側方出射タイプ・SUSフレキシブルチューブ

◆ご注文・販売価格はこちらへ→ショップ(光マート)

型 番 ファイバ
種別
入射側 保護SUSチューブ 長さ
(mm)
出射側 標準
価格
(税別)

形状 スリット 形状
PLG-YLS200-1000-8R 多成分ガラス φ8 φ15×31 フレキシブル 1000 200 W220×55 159,200
PLG-YLS200-1000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 1000 200 W220×55 161,800
PLG-YLS200-1500-8R 多成分ガラス φ8 φ15×31 フレキシブル 1500 200 W220×55 175,600
PLG-YLS200-1500P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 1500 200 W220×55 178,600
PLG-YLS200-2000-8R 多成分ガラス φ8 φ15×31 フレキシブル 2000 200 W220×55 192,000
PLG-YLS200-2000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 2000 200 W220×55 195,400
PLG-YLS200-3000-8R 多成分ガラス φ8 φ15×31 フレキシブル 3000 200 W220×55 224,800
PLG-YLS200-3000P-8R 多成分ガラス φ8 φ15×31 フレキシブル・PVC 3000 200 W220×55 229,300
