1/4型 超小型、角型 アナログカメラ
Analog color camera(1/4"CCD)
WAT-230V2(G3.7)
メーカー：Watec （ワテック株式会社）
|
|
|
|
■高解像度650TV 本
■最低被写体照度0.1 lx F1.8
■入力電源DC5 〜 12V に対応
■OSD (オンスクリーン設定画面表示）
■豊富なオプションレンズ（交換レンズ）を用意
|
■ホワイトバランス調整機能
■電子アイリス機能
■AGC機能
■逆光補正機能
■白点補正 最大64 点
■プライバシーマスク
■ミラー反転
■標準レンズ:M3718BC-12(f3.7F1.8)
■レンズマウント：M12 P=0.5
|
| 仕様 |
| 製品名 |
WAT-230V2(G3.7) NTSC |
WAT-230V2(G3.7) PAL |
| 撮像素子 |
1/4 型インターライン転送CCD 固体撮像素子 |
| 有効画素数 |
976(H)×494(V) |
976(H)×582(V) |
| セルサイズ |
3.75μm(H)×5.56μm(V) |
3.75μm(H)×4.69μm(V) |
| 撮像方式 |
Ye、Cy、Mg、G 補色モザイクオンチップフィルタ |
| 同期方式 |
内部同期 |
| 走査方式 |
2:1 インターレース |
| 映像出力 |
コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡) |
| 解像度(水平) |
650TV 本以上 (画面中央) |
| 最低被写体照度 |
0.1 lx F1.8 |
| 機能設定 |
OSD (オンスクリーンディスプレイ) / リモコン |
| S/N |
50dB 以上 |
| AEモード |
電子シャッター |
1/60、1/100 (秒) |
1/50、1/120 (秒) |
| 1/250、1/500、1/1000、1/2000、1/4000、1/10000 (秒) |
| 電子アイリス |
1/60 〜 1/100000 (秒) |
1/50 〜 1/100000 (秒) |
| ホワイトバランス |
ATW、PUSH、USER1、USER2、ANTI CR、MANUAL、PUSH LOCK |
| AGC |
ON |
0 〜 45dB |
| OFF |
0dB |
| MGC |
8 種類設定可 |
| ガンマ特性 |
γ≒0.45 |
| ノイズリダクション |
2DNR ON / OFF |
| 逆光補正 |
OFF / BLC / HLC |
| 白点補正 |
最大64 点 |
| プライバシーマスク |
8 masks |
| ミラー反転 |
ON (H-FLIP) / OFF |
| ビデオレベル |
0 〜 255 (BRIGHTNESS) |
| セットアップレベル |
7.5 IRE |
0 IRE |
| 出力切換 |
AUTO / COLOR / BW |
| 電源電圧 |
DC+5V 〜 +12V |
| 消費電力 |
0.775W/155mA (DC+5V)、0.75W/125mA (DC+6V)、0.78W/65mA (DC+12V) |
| 動作温度 |
-10 〜 +50℃ |
| 保管温度 |
-30 〜 +70℃ |
| 動作/保管湿度 |
95%RH 以下( 結露しないこと) |
| レンズマウント |
M12 P=0.5 |
| 標準レンズ |
M3718BC-12 (f3.7 F1.8) |
| ケーブル長 |
300mm |
| 重 量 |
約35g |
| 付属品 |
4P ケーブル |
|
|
|
|

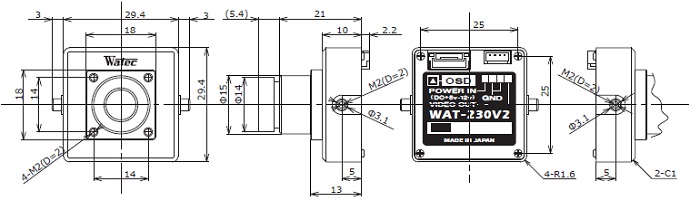

●WAT-230V2(G3.7)の外観図
|
図面（PDF）
|
|
|
|
■アクセサリー／交換レンズ
●アクセサリー
|
| 型番 |
商品名 |
仕様 |
価格 |
| GF12-US0618 |
電源アダプター |
DC6V 300ｍA |
- |
| GF12-US1210 |
電源アダプター |
DC12V 1.0A |
- |
| CB-01 |
コネクタ付きケーブル |
電源用コネクタと映像用コネクタ(BNC)付きケーブル |
- |
| RC-01 |
リモコン |
カメラの機能設定及び、調整（OSD仕様） |
- |
| B001 |
取付ブランケット |
スタンドや三脚等に固定するためのブラケット（三脚座付） |
- |
| EX005-M12-2 |
エクステンダー |
接写リング5mm バックフォーカスを5mm延長 |
- |
| EX010-M12-2 |
エクステンダー |
接写リング10mm バックフォーカスを10mm延長 |
- |
|
|
●交換レンズ
|
| 型番 |
焦点距離 |
F値 |
バックフォーカス |
画角（D×H×V） |
価格 |
| 1920BC-12 |
f=1.9mm |
F2.0 |
6mm |
159.4°×115.2°×83.7° |
<- |
| 2520BC-12 |
f=2.5mm |
F2.0 |
6.3mm |
107.2°×83.8°×61.9° |
- |
| 2920BC-12 |
f=2.9mm |
F2.0 |
6.2mm |
90.3°×71.9°×53.7° |
<- |
| 3820BC-12 |
f=3.8mm |
F2.0 |
6.7mm |
67.0°×53.4°×40.0° |
- |
| 0625BC-12 |
f=6mm |
F2.5 |
7.6mm |
42.7°×34.0°×25.4° |
- |
| 0820BC-12 |
f=8mm |
F2.0 |
7.6mm |
32.3°×25.5°×18.9° |
- |
| 1220BC-12 |
f=12mm |
F2.0 |
7.5mm |
21.4°×17.2°×12.9° |
- |
| 2540EX014-M12 |
f=25mm |
F4.0 |
22.19mm |
10.1°×8.1°×6.1° |
- |
|
|
|
