1/3型　電源重畳、高感度 アナログカラーカメラ
WAT-600CX
メーカー：Watec （ワテック株式会社）
■電源重畳方式で設置が容易
■高解像度
■超高感度
■施工時確認用映像出力端子付き
■最低被写体照度：0.02lx F1.2
 ■ホワイトバランス調整機能
■電子シャッター機能
■電子アイリス機能
■フリッカ抑制電子アイリス
■フリッカレス機能
■AGC機能
■逆光補正機能
■ガンマ補正機能
■ビデオレベル切換機能
■ビデオ/DCアイリス自動判別機能
仕様
製品名 WAT-600CX(NTSC) WAT-600CX(PAL)
撮像素子 1/3型インターライン転送CCD固体撮像素子
総画素数 811(H) X 508(V) 795(H) X 596(V)
有効画素数 768(H) X 494(V) 752(H) X 582(V)
セルサイズ 6.35μm(H) X 7.4μm(V) 6.5μm(H) X 6.25μm(V)
撮像方式 Ye,Cy,Mg,G補色モザイクオンチップフィルタ
同期方式 内部同期
走査方式 2：1インターレース
映像出力 ・モニタアウト：コンポジットビデオ、1.0Vp-p、75Ω(不平衡)
・電源入力兼ビデオ出力端子
解像度(水平) 540TV本(画面中央)
最低被写体照度 0.02lx F1.2(AGC Hi)
S/N 50dB以上(AGC OFF, γ=1.0)
AEモード 固定シャッター 1/60、1/100秒(FL) 1/50、1/120秒(FL)
1/1000秒
電子アイリス 1/60〜1/100000秒(ﾌﾘｯｶ抑制) 1/50〜1/100000秒(ﾌﾘｯｶ抑制)
ホワイトバランス ATW(カラーローリング抑制)、PWB
AGC ON HI:0〜38dB/LO:0〜32dB
OFF 0dB
ガンマ特性 γ≒0.45(ON)/ r=1.0(OFF)
ビデオレベル 100IRE / 75IRE
レンズアイリス Video/DC(EIAJ配列、自動認識切換)
逆光補正 ON/OFF
白点補正 ワンプッシュ白点補正機能により、任意の時点で白点補正可能(最大32点)
電源電圧 DC+15V(WAT-400RX)
消費電力 3.3W(220mA)
最大ケーブル長 3C-2V=150m
動作温度 -10℃〜+50℃(結露しないこと)
保管温度 -30℃〜+70℃(結露しないこと)
動作/保管湿度 95%RH以下(結露しないこと)
レンズマウント CSマウント
重　量 約140g(カメラのみ)
付属品 AD-156（電源アダプタ）、WAT-400RX(電源重畳ユニット)、AIC-G（アイリスプラグ)、六角レンチ

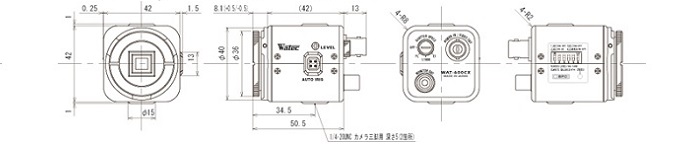

拡大図

■アクセサリー
型番 商品名 仕様 価格
30CMA-R 30CMA-R C/CSマウント変換アダプター　外径φ30 -
34CMA-R 34CMA-R C/CSマウント変換アダプター　外径φ34 -
