1/4型　超小型、角型 アナログカメラ ピンホールレンズ
Analog color camera(1/4"CCD)
WAT-230V2(P3.7)
メーカー：Watec （ワテック株式会社）
■高解像度650TV 本
■最低被写体照度0.1 lx F1.8
■入力電源DC5 〜 12V に対応
■OSD (オンスクリーン設定画面表示）
■ピンホールレンズ
 ■ホワイトバランス調整機能
■電子アイリス機能
■AGC機能
■逆光補正機能
■白点補正 最大64 点
■プライバシーマスク
■ミラー反転
■標準レンズ:3745B-13P(f3.7F4.5)
仕様
製品名 WAT-230V2(G3.7)　NTSC WAT-230V2(G3.7)　PAL
撮像素子 1/4 型インターライン転送CCD 固体撮像素子
有効画素数 976(H)×494(V) 976(H)×582(V)
セルサイズ 3.75μm(H)×5.56μm(V) 3.75μm(H)×4.69μm(V)
撮像方式 Ye、Cy、Mg、G 補色モザイクオンチップフィルタ
同期方式 内部同期
走査方式 2:1　インターレース
映像出力 コンポジットビデオ: 1.0 V(p-p) 75Ω (不平衡)
解像度(水平) 650TV 本以上 (画面中央)
最低被写体照度 0.1 lx F1.8
機能設定 OSD (オンスクリーンディスプレイ) / リモコン
S/N 50dB 以上
AEモード 電子シャッター 1/60、1/100 (秒) 1/50、1/120 (秒)
1/250、1/500、1/1000、1/2000、1/4000、1/10000 (秒)
電子アイリス 1/60 〜 1/100000 (秒) 1/50 〜 1/100000 (秒)
ホワイトバランス ATW、PUSH、USER1、USER2、ANTI CR、MANUAL、PUSH LOCK
AGC ON 0 〜 45dB
OFF 0dB
MGC 8 種類設定可
ガンマ特性 γ≒0.45
ノイズリダクション 2DNR ON / OFF
逆光補正 OFF / BLC / HLC
白点補正 最大64 点
プライバシーマスク 8 masks
ミラー反転 ON (H-FLIP) / OFF
ビデオレベル 0 〜 255 (BRIGHTNESS)
セットアップレベル 7.5 IRE 0 IRE
出力切換 AUTO / COLOR / BW
電源電圧 DC+5V 〜 +12V
消費電力 0.775W/155mA (DC+5V)、0.75W/125mA (DC+6V)、0.78W/65mA (DC+12V)
動作温度 -10 〜 +50℃
保管温度 -30 〜 +70℃
動作/保管湿度 95%RH 以下( 結露しないこと)
レンズマウント M12 P=0.5
標準レンズ M3718BC-12 (f3.3745B-13P (f3.7 F4.5)　ピンホールレンズ
ケーブル長 300mm
重　量 約27g
付属品 4P ケーブル

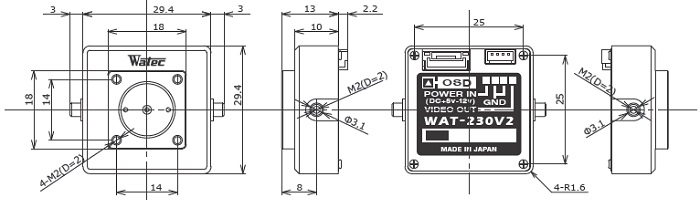

●WAT-230V2(P3.7)の外観図

図面（PDF）

■アクセサリー
型番 商品名 仕様 価格
GF12-US0618 電源アダプター DC6V 300ｍA -
GF12-US1210 電源アダプター DC12V 1.0A -
CB-01 コネクタ付きケーブル 電源用コネクタと映像用コネクタ(BNC)付きケーブル -
RC-01 リモコン カメラの機能設定及び、調整（OSD仕様） -
B001 取付ブランケット スタンドや三脚等に固定するためのブラケット（三脚座付） -
