Camera Link Over ・ OPT-C:Linkモデル
1.76インチ1257万画素CMOSカメラ (カラー/モノクロ)
STC-CMC120AOPT / STC-CMB120AOPT
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
CMOSセンサー(Global Shutter)搭載
OPT-C:Link(マルチモード) 対応
フルスキャン時の最大フレームレート: 93.4 fp
ソニー製CMOS「Pregius」搭載  1.76インチ1257万画素
最大 64 点の画素欠陥補正

Lineup

◆価格については、お問合せ下さい

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-CMC120AOPT(カラー) STC-CMB120AOPT(白黒)
撮像素子 1.76″1257万画素 プログレッシブ
カラーCMOS
(CMOSIS製:CMV12000)

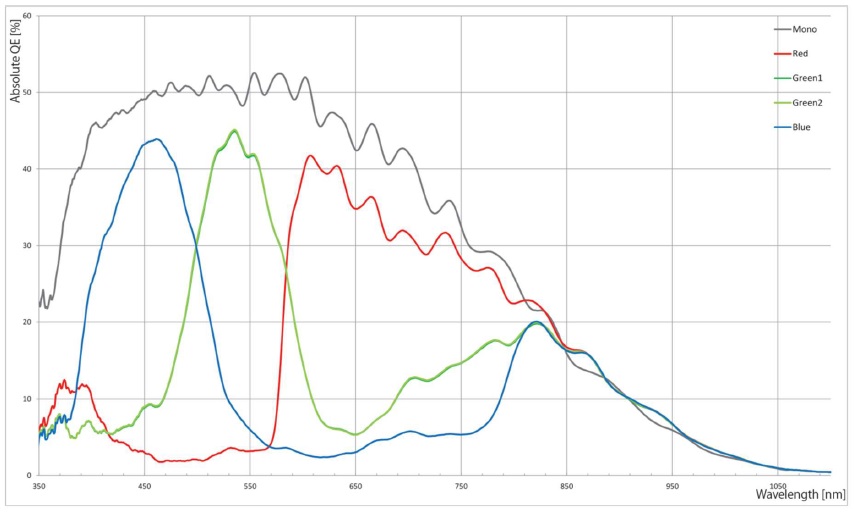

分光分布グラフ
1.76″1257万画素 プログレッシブ
モノクロCMOS
(CMOSIS製:CMV12000)
分光分布グラフ
シャッタータイプ グローバルシャッター
有効画素数 8bits 4096(H) x 3072(V)
10bits 3072(H) x 3072(V)
撮像面積 22.5(H) x 16.9(V) x 28.2(D)
セルサイズ 5.5 (H) x 5.5 (V) µm
同期方式 外部トリガ (ハード / ソフト) / フリーラン
フレームレート
(フル解像度時)
8bits 93.4 fps
10bits 90 fps
映像出力フォーマット 8bits
OPT-C:Link データ出力タイプ Opt-C:Link マルチモード
ノイズレベル 8bits ≤ 3.5 Digit(Gain 0 dB)
10bits ≤ 12 Digit(Gain 0 dB)
感度 585 Lux 308 Lux
露光時間 31μ秒〜115.4秒(LINE単位,パルス幅トリガ) /
32μ秒〜16.777秒(μ秒単位)
(初期値: 10,706μ秒)
ゲイン アナログゲイン 非対応
デジタルゲイン x1 〜 x5(初期値: 1 倍)
黒レベル 8bits 0 〜 63 digits
10bits 0 〜 255 digits
動作モード エッジプリセットトリガ(Vリセット) / パルス幅トリガ(Vリセット) /
フリーラン
ホワイトバランス 0 〜 4 倍 (初期値: 1 倍)) 無し
ROI 8bits 水平:32〜4,096画素/垂直:4〜3,072ライン(初期値:4,096x3,072)
画像サイズ調整単位:水平:16画素/垂直:4ライン
画像オフセット調整単位:
水平:1画素/垂直: 4 ライン
画像オフセット調整単位:
水平:2画素/垂直: 4 ライン
10bits 水平: 64 〜 3,072 画素 / 垂直: 4 〜 3,072 ライン
画像サイズ調整単位: 水平: 16 画素 / 垂直: 4 ライン
画像オフセット調整単位:
水平1画素/垂直: 4 ライン
画像オフセット調整単位:
水平2画素/垂直: 4 ライン
マルチ ROI 非対応
ガンマ 1.0 固定
ビニング 非対応
デシメーション 非対応
画像反転機能 左右反転 / 上下反転 / 上下左右反転 / Off
画素欠陥補正 最大 600 点
自動画質調整 自動露光 非対応
自動ゲイン(AGC) 非対応
オートホワイトバランス 非対応
ユーザー設定保存 対応
通信仕様 RS232 準拠 (Opt-C:Link 経由)
入出力信号端子 4 IOs
入力電源 12 Vdc ± 10 %
消費電力 8.5 W
動作温度/湿度 周辺環境温度: 0 〜 45 ℃
周辺環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度/湿度 周辺環境温度: -30 〜 70 ℃
周辺環境湿度: 0 〜 85 %RH (結露なきこと)
耐振動 20Hz〜200Hz〜20Hz(5分/サイクル),加速度10G, XYZ 各方向30分
耐衝撃 加速度38 G, 6 ms (正弦半波), XYZ 各方向3回
規格 EMS: EN61000-6-2, EMI: EN55011 (Class A)
規制化学物質対応 RoHS対応
機構仕様
型式 STC-CMC120AOP
STC-CMB120AOPT
STC-CMC120AOPT-F
STC-CMB120AOPT-F
外形寸法 72 (W) x 72 (H) x 90 (D)mm

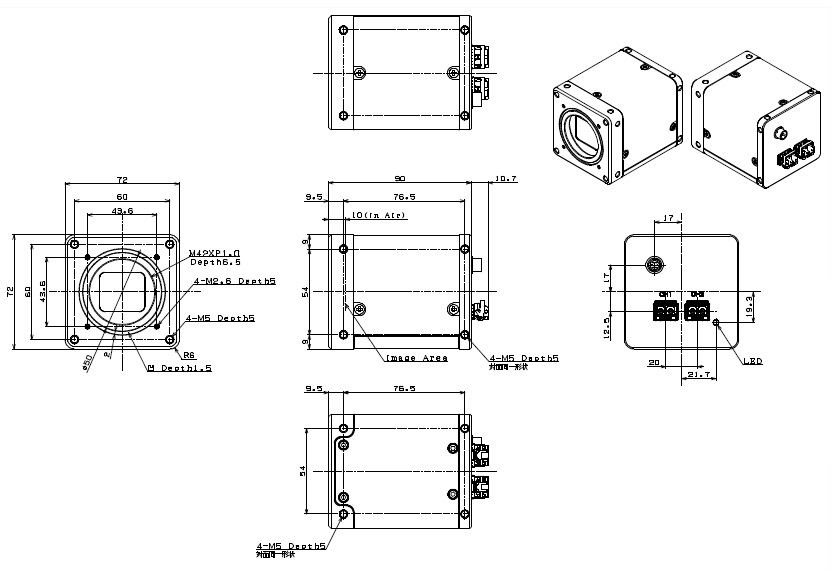

(コネクタ含まず)→図面
72 (W) x 72 (H) x 126.5 (D) mm

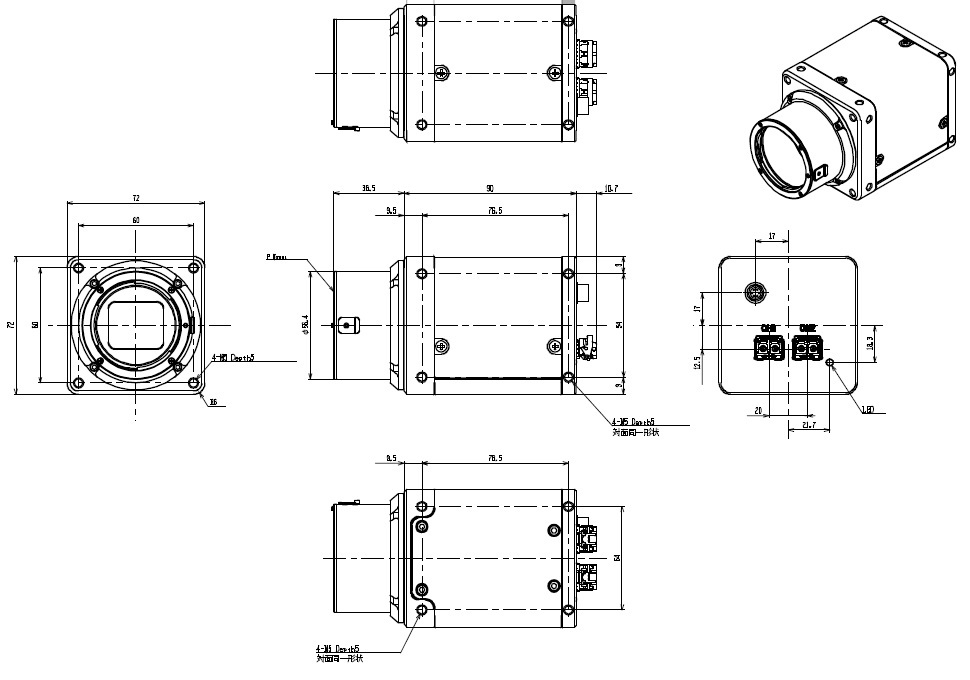

(コネクタ含まず)→図面
光学フィルター 光学フィルタ無し
材質 アルミニウム合金 (AC)
レンズマウント M42 マウント F マウント
外部接続コネクタ CXP コネクタ: DIN1.0/2.3, Jack x 1, 75 Ω x 4
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ) or 同等品
カメラ取り付け M5 取り付けネジ穴 (前面、上下左右面に各4 個)
質量 約 445 g 約 520 g
SFP+コネクタ:Avago製 57D9AMZ 相当品 x 2個

チャネル数 2CH
伝送速度 6.25Gbps
伝送モード MultiMode
レーザー形式 850nm VCSEL
レーザー安全規格 Class1
コネクタ形状 LCコネクタ
ケーブル仕様 コア径 50um/62.5um

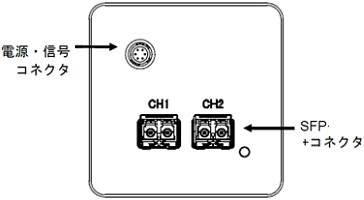

電源 (12Vdc) は電源・入出力信号コネクタより供給してください。
MultiMode専用の為、CH1、CH2コネクタ共にケーブルを接続して使用して下さい。
ピンアサイン

ピン
番号
信号名 IN/OUT 信号電圧
入出力 Low High
1GNDIN0V
2SP-4IN/OUT入力0〜+0.99V+2.3〜+3.6V
出力0V+3.3V
3SP-3IN/OUT入力0〜+0.99V+2.3〜+3.6V
出力0V+3.3V
4SP-2IN/OUT入力0〜+0.99V+2.3〜+3.6V
出力0V+3.3V
5SP-1IN/OUT入力0〜+0.99V+2.3〜+3.6V
出力0V+3.3V
6+12VdcIN+12Vdc
HR10A-7R-6PB(ヒロセ電機)相当品
電源(12Vdc)入力トリガ信号出力の為のコネクタとなります
カメラの設定によって、トリガ信号入力が行えます。
ケーブル側は HR10A-7P-6S(ヒロセ電機)相当品を使用下さい。
トリガ信号は、通信を使用したカメラの設定により左記のいずれかのコネクタから入力できます。
Opt-Clinkトリガパケット(CC1)若しくは電源・入出力信号コネクタ(No.2)
