カメラリンクシリーズ CameraLink 高速CMOSモデル
1.76インチCMOS1230万画素CameraLinkカメラ
STC-CMC120APCL / STC-CMB120BPCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
SONY製CMOSセンサー搭載
1237万画素、最大66.99fpsの高速フレームレート
カメラリンク規格 (PoCL) に準拠
グローバル電子シャッタ方式により、動きの早い被写体も撮影可能
連続掃き出し/エッジプリセット動作時は最短1μsec.の高速露光が可能
トリガシャッタ、ROI (部分読み出し)、デシメーション (間引き出力)機能

Lineup

ショップサイトへ(STC-CMC120APCLSTC-CMB120BPCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-CMC120APCL(カラー) STC-CMB120BPCL(白黒
撮像素子 1.76″12M(対角28.1mm)
プログレッシブ カラーCMOS
1.76″12M(対角28.1mm)
プログレッシブ モノクロCMOS

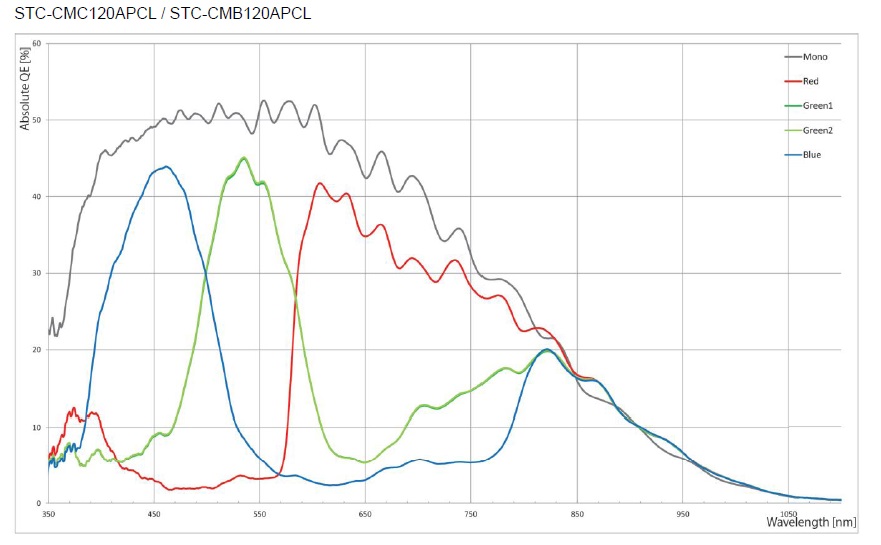

(CMOSIS製: CMV12000)→ 分光分布グラフ
シャッタタイプ グローバル
有効画素数 4090 (H) x 3072 (V):10TAP
4096 (H) x 3072 (V):8TAP,4TAP,2TAP
4092 (H) x 3072 (V):3TAP
チップサイズ 22.5(H)×16.9(V) mm
セルサイズ 5.5(H)×5.5(V) μm
走査方式 プログレッシブ
パーシャルスキン フルスキャン, ROI フルスキャン, ROI
フレームレート 62.3Hz(8bit 10TAP)
51.8Hz(8bit 8TAP)
25.9Hz(8/10/12bit 4TAP)
19.4Hz(8bit 3TAP)
12.9Hz(8/10/12bit 2TAP)
カメラリンク出力
画素周波数
10TAP,8TAP,4TAP,3TAP,2TAP: 85MHz or 42.5MHz(切替可)
ノイズレベル
(8bit,10TAP)
≤ 3.5 Digit(Gain 0 dB)
最低被写体照度 Typical 1.4 Lux at F2.25(10TAP) Typical 1.2 Lux at F2.25(10TAP)
同期方式 内部同期
映像出力 8ビット出力時 10TAP,Full,Medium,Base コンフィグレーション
10ビット出力時 :Medium,Base コンフィグレーション
12ビット出力時 :Medium,Base コンフィグレーション
シャッタスピード 8,4,2TAP:41μs〜207.736s(LINE単位、パルス幅トリガ)、
42μs〜16.777s(μs単位)
10TAP:41μs〜173.140s(LINE単位、パルス幅トリガ)、
42μs〜16.777s(μs単位)
3TAP:42μs〜277.025s(LINE単位、パルス幅トリガ)、
43μs〜16.777s(μs単位)
ゲイン 1〜5 倍
トリガモード エッジプリセト・ガ (Vリセット)、パルス幅トリガ (Vリセット)
電源 入力電圧 DC12V±10%
消費電力 10TAP、FULLコンフィグレーション時:70W以下
Baseコンフィグレーション時:5.2W以下
通信機能 RS232準拠(カメラリンクコネクタ経由)

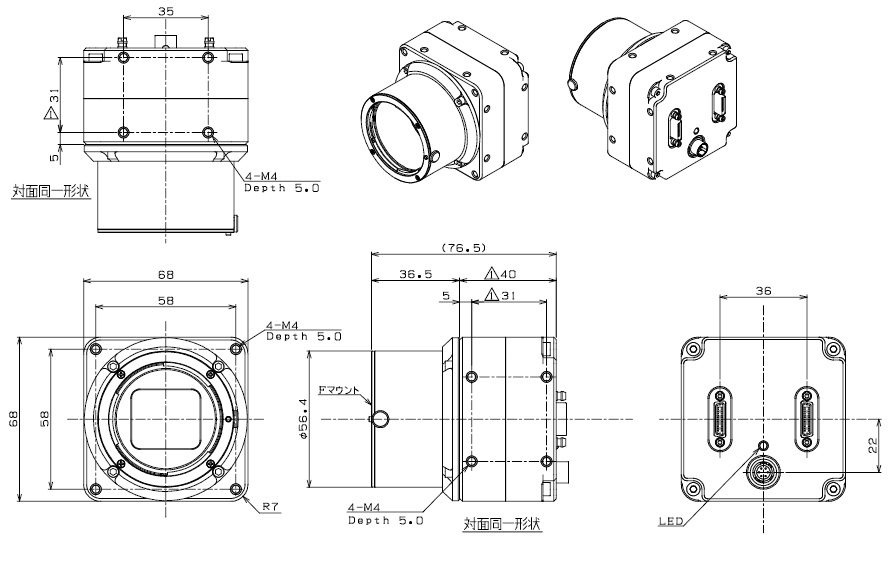

外形寸法(W)×(H)×(D) 68 (W) x 68 (H) x 40(D) mm *コネクタ含まず  →図面
光学フィルター IRカットフィルタ無
材質 アルミニウム合金
レンズマウント M42マウント(Fマウント:アダプタ付)FB=10.0mm(in Air)
外部接続コネクタ カメラリンクミニチュアコネクタ (SDR) x 2個
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当
質量 約 305g
動作温度 温度: 0 〜 45 ℃
保存温度 温度: -30 〜 65 ℃
耐振動 20Hz〜200Hz〜20Hz(5分/サイクル),
加速度 10G, XYZ各方向 30分(6サイクル)
耐衝撃 加速度 38 G, 6 ms (正弦半波), 各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011(Class A)
規制化学物質対応 RoHS対応、REACH対応
(B)6ピンコネクター
ピン
番号
信号名 IN
OUT
信号電圧
入出力 Low High
1GNDIN0V
2SP-4IN
OUT
入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
3SP-3IN
OUT
入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
4SP-2IN
OUT
入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
5SP-1IN
OUT
入力0〜+0.99V+2.3〜+5.0V
出力0V+3.3V
6+12VdcIN+12Vdc
(A)CH1:Base Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(B)CH2:Medium Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(C) 6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
フレームグラバーボードがPoCL 非対応の場合、電源 (DC12V) は電源・入出力信号コネクタより供給して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
(B)CH2:Medium Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 Z0- 15 Y0+ 22 Z2+
2 Y0- 9 Z1- 16 Y1+ 23 Z2+
3 Y1- 10 Z2- 17 Y2+ 24 Zclk+
4 Y2- 11 Zclk- 18 Yclk+ 25 Z3+
5 Yclk- 12 Z3- 19 Y3+ 26 +12V
6 Y3- 13 GND 20 100Ω - -
7 100Ω 14 GND 21 Z1+ - -
