カメラリンクシリーズ CameraLink 高速CMOSモデル
1インチCMOS890万画素CameraLinkカメラ
STC-SPC891PCL / STC-SPB891PCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
SONY製CMOSセンサ搭載
885万画素・最大91.98fpsの高速フレームレート
カメラリンク規格 (PoCL) に準拠
グローバル電子シャッタ方式により、動きの早い被写体も撮影可能
連続掃出/エッジプリセット動作時は最短1μsec.の高速露光が可能
トリガシャッタ、ROI (部分読出)、デシメーション (間引き出力)機能

Lineup

ショップサイトへ(STC-SPC891PCLSTC-SPB891PCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-SPC891PCL(カラー) STC-SPB891PCL(白黒)
撮像素子 1″8.9Mプログレッシブ
カラーCMOS(IMX255)

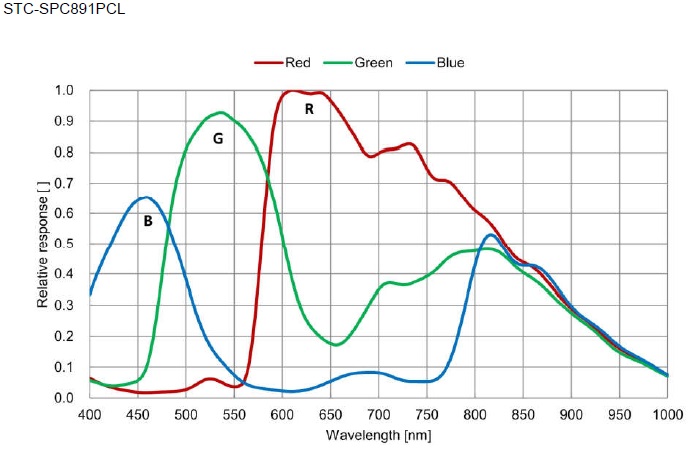

分光分布グラフ
1″8.9Mプログレッシブ
モノクロCMOS(IMX255)

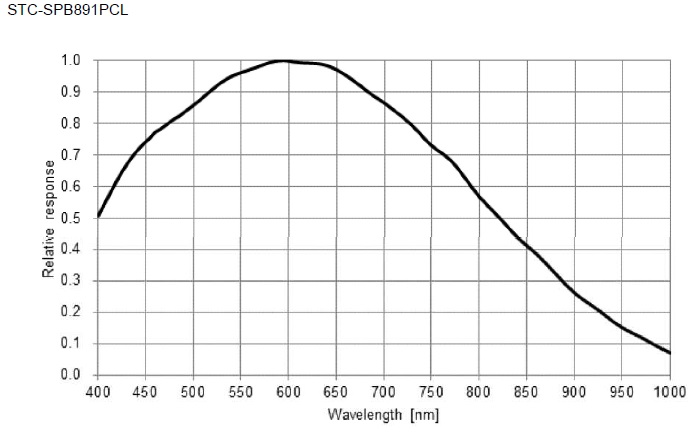

分光分布グラフ
シャッタタイプ グローバル
有効画素数 8TAP / 4TAP / 2TAP: 4096 (H) x 2160 (V)
3TAP:4095(H)×2160(V)
10TAP:4090(H)×2160(V)
セルサイズ 3.45(H)×3.45(V) μm
同期方式 フリーラン (連続掃出し) / 外部トリガ (ハード / ソフト)
最大
フレームレート
(フル解像度)
10TAP 91.98fps
8TAP 73.66fps
4TAP 37.10fps
3TAP 20.63fps
2TAP 18.50fps
ADCビット幅 12bits
映像出力フォーマット 8/10/12bits 出力
Camera Link
データ出力タイプ
Deca / Full / Medium /Base コンフィギュレーション
Camera Link TAP構成 10TAP / 8TAP / 4TAP / 3TAP / 2TAP
Camera Link
クロックスピード
3TAP 66/33MHz
2TAP 84.857/66/33MHz
ノイズレベル
(Gain 0dB)
8bits 8TAP / 4TAP / 3TAP / 2TAP:≤ 3 LSBs
10TAP:≤ 6 LSBs
10bits ≤ 12 LSBs
12bits ≤ 48 LSBs
感度 8TAP/4TAP/3TAP/2TAP:1160Lux
10TAP:270 Lux
F5.6,1/30sec,5100K,
映像レベル100%
8TAP/4TAP/3TAP/2TAP:530Lux
10TAP:120 Lux
F5.6,1/30sec,5100K,
映像レベル100%
露光時間 1 μ 秒 〜 16.777 秒
ゲイン アナログ 0dB〜18dB
デジタル 0dB〜24dB
黒レベル 8bits 0〜63digits
10bits 0〜255digits
12bits 0〜1023digits
White Balance ゲイン -40dB〜12dB 非対応
RIO 位置 水平:0 〜 4094 画素
(調整単位: 2 画素)
垂直:0 〜 2156 ライン
(調整単位: 4 ライン)
水平:0 〜 4095 画素
(調整単位: 1 画素)
垂直:0 〜 2156 ライン
(調整単位: 4 ライン)
サイズ 水平:2TAP:2〜4096画素(調整単位:2画素)
3TAP:3〜4095画素(調整単位:3画素)
4TAP:4〜4096画素(調整単位:4画素)
8TAP:8〜4096画素(調整単位:8画素)
10TAP:10〜4090画素(調整単位:10画素)
垂直:4 〜 2160 ライン (調整単位4 ライン)
領域数 垂直8 × 水平1
ガンマ特性 プログラマブル (任意32 点テーブル, 初期値: 0.45), OFF(1.0)
ビニング 非対応 垂直2 画素加算 / OFF
デシメーション 水平1/2 × 垂直1/2 / OFF
映像反転機能 左右反転 / 上下反転 / 上下左右反転 / OFF
画素欠陥補正 最大256 点
Auto 画質制御 非対応(Auto Exposure,Auto Gain,Auto White Balance)
動作モード フリーラン (連続掃出し) / エッジプリセットトリガ / パルス幅トリガ
ユーザー設定保存 対応
入出力端子 4 IOs
電源 入力電圧 DC12V ± 10% (PoCL 対応)
消費電力 Max: 3.5W, Typical: 2.7W
外形寸法(W)×(H)×(D) 35 (W) x 35 (H) x 40.7(D) mm *コネクタ含まず  →図面
光学フィルター IRカットフィルタ無
光軸精度 水平・垂直方向位置精度: ± 0.3mm
水平・垂直方向に対する有効画素面の回転精度: ± 1.5°
材質 アルミニウム合金
レンズマウント Cマウント
外部接続コネクタ カメラリンクミニチュアコネクタ (SDR) x 2個
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当
カメラ取付 1/4" 三脚取り付けネジ穴 (上下面に各1 個)
M4 取り付けネジ穴 (上下面に各4 個, 左右面に各3 個)
質量 約 71 g
動作保証温度 周囲環境温度: 0 〜 45 ℃ (筐体上部温度: 〜 64 ℃)
周囲環境湿度: 0 〜 85 %RH (結露なきこと)
保存温度 周囲環境温度: -20 〜 75 ℃
周囲環境湿度: 0 〜 85 %RH (結露なきこと)
耐振動 20Hz〜200Hz〜20Hz(5分/サイクル), 加速度 10G, XYZ各方向 30分
耐衝撃 加速度 38 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011
規制化学物質対応 RoHS対応
(B)6ピンコネクター
ピン
番号
信号名 IN
OUT
電圧 入出力電流
Low High
1GNDIN0V
2TriggerIN0〜+0.99V+2.3〜+3.6V5μA (typ.)
3FVALOUT0V+3.3V10mA (typ.)
4LVALOUT0V+3.3V10mA (typ.)
5Trigger FilterOUT0V+3.3V10mA (typ.)
6DC12VIN+12V
(A)CH1:Base Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(B)CH2:Medium Camera Link Connector
カメラリンク コネクター3M製SDR相当品
(C) 6ピンコネクター:HR10A-7R-6PB(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S
カメラリンクケーブル及びフレームグラバーボードが、PoCL 対応品の場合、フレームグラバーボードより電源供給されます。
フレームグラバーボードがPoCL 非対応の場合、電源 (DC12V) は電源・入出力信号コネクタより供給して下さい。

トリガ信号は、通信を使用したカメラの設定により、カメラリンクコネクタ (CH1) 、もしくは電源・入出力信号コネクタ (No.2)のいずれかのコネクタから入力できます。


(A)CH1:Base Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 SerTG- 15 X0+ 22 CC1+(TRG)
2 X0- 9 CC1-(TRG) 16 X1+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 +12V
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
(B)CH2:Medium Camera Link Connector
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 +12V 8 Z0- 15 Y0+ 22 Z2+
2 Y0- 9 Z1- 16 Y1+ 23 Z2+
3 Y1- 10 Z2- 17 Y2+ 24 Zclk+
4 Y2- 11 Zclk- 18 Yclk+ 25 Z3+
5 Yclk- 12 Z3- 19 Y3+ 26 +12V
6 Y3- 13 GND 20 100Ω - -
7 100Ω 14 GND 21 Z1+ - -
適合レンズ  撮像素子:1インチ以上、メガピクセル対応:890万画素以上 →[視野範囲一覧表]
TAMRON 1.1型12メガピクセル マシンビジョンレンズ
1.1″〜2/3″ 12メガピクセル 3.1μmピクセルピッチ Cマウント
SPACECOM 1型 メガピクセルレンズ
1″〜1/3″ 3-10メガピクセル Cマウント
VS Technology 1.1型 12メガピクセル対応レンズ VS-HV
1.1″ 12メガピクセル 3.45μmピクセルピッチ Cマウント
VS Technology 1型 4〜9メガピクセル対応レンズ
1″ 4-9メガピクセル Cマウント
AZURE 1.1型 12メガピクセル対応マシンビジョンレンズ
1.1″〜1/2″ 12メガピクセル 3.45µmピクセルピッチ Cマウント
