カメラリンクシリーズ CCDモデル(標準モデル)
1/2インチCCD SXGA USBカメラ
STC-MC152PCL / STC-MB152PCL
メーカー:OMRON SENTECH (オムロンセンテック株式会社)
CameraLink CCDモデル(標準モデル)
最小・最軽量の小型カメラリンクカメラ
1/2インチ SXGA CCD素子採用
STC-POCLC202A/STC-POCL202Aの後継機種

Lineup

ショップサイトへ(STC-MC152PCLSTC-MB152PCL

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

仕  様
型式 STC-MC152PCL(カラー) STC-MB152PCL(白黒)
撮像素子 1/2インチ正方画素型SXGA
プログレッシブカラーCCD
(ソニー製:ICX205AK)

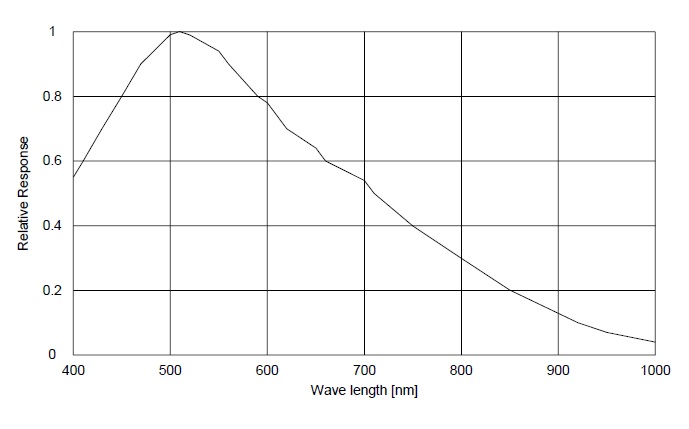

分光分布グラフ
1/2インチ正方画素型SXGA
プログレッシブ白黒CCD
(ソニー製:ICX205AL)
分光分布グラフ
総画素数 1434(H)×1050(V)
有効画素数 SXGAクラス:1360(H)×1040(V)
チップサイズ(mm) 7.60(H)×6.20(V) mm
セルサイズ(μm) 4.65(H)×4.65(V) μm
撮像方式 プログレッシブ
パーシャルスキャン フルスキャン、1/2スキャン、
1/4スキャン、任意パーシャルスキャン
(最小ライン数:232)
ビニング、ビニング・パーシャルスキャン、
ビニング1/2パーシャルスキャン、
ビニング1/4パーシャルスキャン、
ビニング任意パーシャルスキャン
(最小ライン数:232)
フルスキャン、1/2スキャン、
1/4スキャン、任意パーシャルスキャン
(最小ライン数:232)
垂直周波数
(フレームレート)
19.26Hz
水平周波数 20.57KHz
画素周波数 36.8181MHz
S/N比(標準偏差) 10ビット出力時:<= 10 Digit (Gain 0 dB)
最低被写体照度 0.1 Lux 以下 at F1.2 0.1 Lux 以下 at F1.2
映像出力 8/ 10 / 12 bit Raw, RGB Data (Baseコンフィグレーション)
タップ数 1 タップ
シャッタスピード OFF, 1/5 〜 1/120,000 秒 (任意H and CLK単位)
ALC 対応(AE,AGC), (初期値: AE:OFF, AGC:OFF )
ゲイン 0 〜 27dB
ガンマ特性 1.0, 0.45
ホワイトバランス マニュアル, オート
画素欠陥補正 最大 64点
電 源 12 Vdc (カメラリンクコネクタ経由)
消費電流 3.0 W以下
トリガモード エッジプリセット・トリガ (Vリセット, ノンリセット)、
パルス幅トリガ (Vリセット, ノンリセット)
通信機能 RS232準拠 (カメラリンクコネクタ経由)
外形寸法 28 (W) x 28 (H) x 40 (D) mm * コネクタ含まず  →図面(PDF)
光学フィルター IRカットフィルタ無 IRカットフィルタ無
光軸精度 H, V方向位置精度:±0.31mm、H, V方向に対する有効画素面の回転精度:±2.1°
材質 外装ケース:アルミニウム合金、台座:ポリカABS
レンズマウント Cマウント
外部接続コネクタ カメラリンクコネクタ: ミニチュアコネクタ (SDR)
入出力信号コネクタ: HR10A-7R-6PB (ヒロセ製)相当
カメラ取付台座 4面取付可 (下面: 4点、3面: 3点ネジ止め)
重量 約 40 g
動作保証温度 周囲温度: 0 〜 +50 ℃, 湿度: 0 〜 85%RH (結露なきこと)
保存温度 周囲温度: -25 ℃ 〜 +65 ℃, 湿度: 0 to 90% RH (結露なきこと)
耐振動 20Hz〜200Hz〜20Hz(5分 / サイクル), 加速度 10G, 各方向 30分
耐衝撃 加速度 70 G, 6 ms (正弦半波), XYZ各方向 3 回
規格 EMS: EN61000-6-2, EMI: EN55011 (Class A)
規制化学物質対応 RoHS対応
ピン
番号
信号名 IN
OUT
信号電圧
入出力 Low High
1GNDIN0V
2I/O-1IN
OUT
入力0〜+0.5V+2.5〜+5.0V
出力0V+3.3V
3I/O-2IN
OUT
入力0〜+0.5V+2.5〜+5.0V
出力0V+3.3V
4I/O-3IN
OUT
入力0〜+0.5V+2.5〜+5.0V
出力0V+3.3V
5TRG OUTOUT出力0V+3.3V
6+12VdcIN+12Vdc
(A)カメラリンク コネクター3M製SDR相当品
(B) 6ピンコネクター:HR10A-7R-6PB
(ヒロセ電機)
ケーブル側コネクター:HR10A-7P6S
ピン番号 信号名 ピン番号 信号名 ピン番号 信号名 ピン番号 信号名
1 GND 8 SerTC+ 15 X0+ 22 CC1+(TRG)
2 X0- 9 SerTFG- 15 X0+ 23 CC2-
3 X1- 10 CC2+ 17 X2+ 24 CC3+
4 X2- 11 CC3- 18 Xclk+ 25 CC4-
5 Xclk- 12 CC4+ 19 X3+ 26 GND
6 X3- 13 GND 20 SerTC- - -
7 SerTC+ 14 GND 21 SerTFG+ - -
