メガピクセル対応テレセントリックレンズ
光学倍率1× WD65mm ストレート/同軸落射
Megapixel Telecentric Lens Seies 1x WD65mm Straight/Coax
TPC1-MS65/TPC1-MS65D
TPC(TOKYO PARTS CENTER)
限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
少ないレンズで低コスト化を実現 コンパクト&リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■ メガピクセル対応 WD65 光学倍率1x 【2/3、1/2、1/3、1/4インチ対応】
型 名 TPC1-MS65 TPC1-MS65D
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification
WD 65.1mm
被写界深度 Depth of field 0.79mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 6.7µm (波長550nmで算出した理論分解能)
NA 0.05
有効F値 Effective F No 9.8
TVディストーション Distortion -0.023%
質量 Weight 49g 54g
適合カメラ Sensor Size(max.) 2/3型
マウント Mount Cマウント
寸法 External Dimensions Φ25mm×78.4mm
視野(V×H) Field of View 2/3型:3.6mm×4.8mm  1/1.8型:4.8mm×6.4mm
1/2型:5.32mm×7.18mm  1/3型:6.6mm×8.8mm
価格 Price 85,000円(税別)
93,500円(税込)
95,000円(税別)
104,500円(税込)

Lineup
◆ご注文はショップ(光マート)へ→TPC1-MS65TPC1-MS65D

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

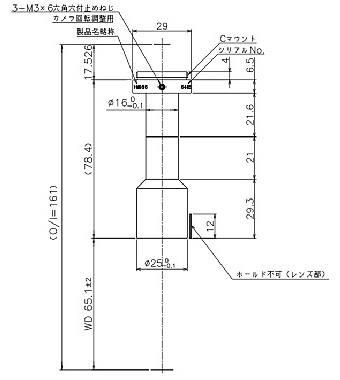

TPC1-MS65

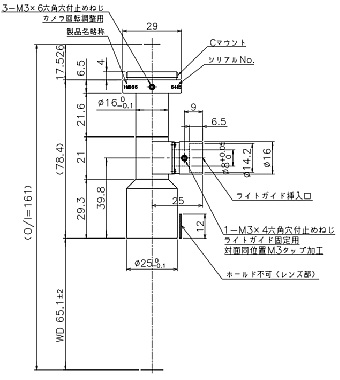

TPC1-MS65D
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
