テレセントリックレンズ 光学倍率4× WD65mm ストレート/同軸落射
Telecentric Lens Seies 4x WD65mm Straight/Coax
TPC4-65/TPC4-65D
TPC(TOKYO PARTS CENTER)
限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
少ないレンズで低コスト化を実現 コンパクト&リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■  テレセントリックレンズ WD65 光学倍率1x 【1/2、1/3、1/4インチ対応】
型 名 TPC4-65 TPC4-65D
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification
WD 65mm
被写界深度 Depth of field 0.13mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 4.3µm (波長550nmで算出した理論分解能)
NA 0.078
有効F値 Effective F No 25.8
TVディストーション Distortion -0.01%
質量 Weight 34g 40g
適合カメラ Sensor Size(max.) 1/2型
マウント Mount Cマウント
視野(V×H) Field of View 1/2型:1.2mm×1.6mm  1/3型:0.9mm×1.2mm
価格 Price 65,000円(税別)/71,500円(税込) 75,000円(税別)/82,500円(税込)

Lineup
◆ご注文はショップ(光マート)へ→TPC4-65TPC4-65D

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

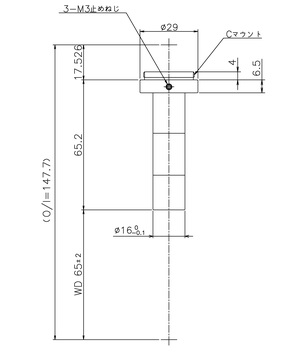

TPC4-65

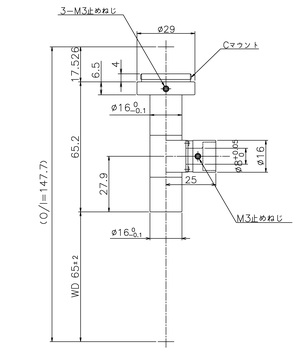

TPC4-65D
