1.1インチ対応テレセントリックレンズ
光学倍率1.0× WD65mm ストレート/同軸落射
High Resolution Telecentric Lens For 1.1inchi Image Format
TPC1-HMS65-VIE-FIL/TPC1-HMS65D-VIE-FIL
TPC(TOKYO PARTS CENTER)
 センササイズ:1.1インチ、イメージサークル;φ17.6mm、ピクセルピッチ:3.45µm/pix
 Cマウントでの高精度検査に最適
 最も人気のあるWD:65mmを採用
 絞り可変により、もっとも使いやすい条件設定が可能
 メガピクセル対応(3.45µm/pix〜)
■ 1.1インチ対応 WD65 光学倍率1.0x 【1.1、1、2/3、1/1.8、1/2、1/3インチ対応】
型 名 TPC1-HMS65-VIE-FIL TPC1-HMS65D-VIE-FIL
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification 1.0×
WD 67.5mm
被写界深度 Depth of field 0.56mm 〜 2.67mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 4.7µm 〜 22.4µm (波長550nmで算出した理論分解能)
NA 0.071 〜 0.015
有効F値 Effective F No 7 〜 34.4
TVディストーション Distortion -0.005%
質量 Weight
適合カメラ Sensor Size(max.) 1.1型
マウント Mount Cマウント
フィルタねじ Filter Size M32.5 P0.5
寸法 External Dimensions φ35mm x 108.8mm
視野(V×H) Field of View 1.1型:10.4mm x 14.2mm  1型:9.6mm x 12.8mm
2/3型: 6.6mm x 8.8mm
1/1.8型:5.3mm x 7.2mm  1/2型:4.8mm x 6.4mm
1/3型:3.6mm x 4.8mm
価格 Price 要問合 要問合

Lineup
◆ご注文はショップ(光マート)へ→要問合

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

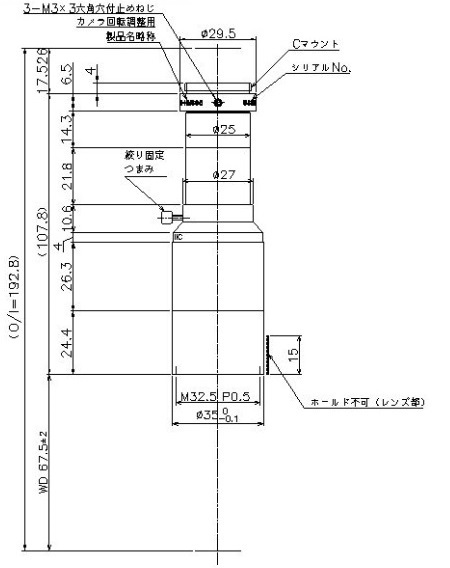

TPC1-HMS65-VIE-FIL

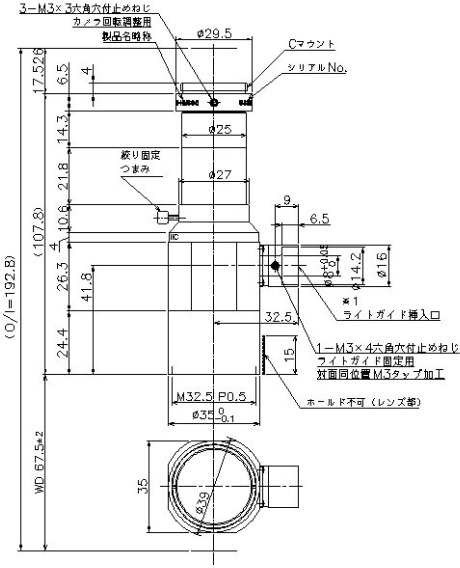

TPC1-HMS65D-VIE-FIL
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
