テレセントリックレンズ 光学倍率1.5× WD110mm ストレート/同軸落射
Telecentric Lens Seies 1.5x WD110mm Straight/Coax
TPC1.5-110/TPC1.5-110D
TPC(TOKYO PARTS CENTER)
限りなく0に近い ディストーションレスを追求
無収差を設計コンセプトとして、画像の歪みを排除しました。
InspectionSceneにおいて、ディストーション補正を考慮する必要がありません。
ソフト側の負担を軽減する ハイコントラスト設計
設計精度を高めて、コントラストを向上させました。
白黒の明暗がスッキリして画像認識出来ます。
少ないレンズで低コスト化を実現 コンパクト&リーズナブル
小型設計なので、装置やその他の周辺部品の設計もコンパクトに出来ます。
高性能を維持したままレンズ枚数を減らし、切削部品の共通化設計を行いました。
テレセントリックレンズのバリエーション
全シリーズがマシンビジョン対応型です。
標準的な固定倍率をランナップし、WDについてもショート、ミドル、ロングとバリエーション豊富になっています。 照明方式も同軸落射タイプ、ストレートタイプにより様々なInspectionSceneに対応可能です。
■  テレセントリックレンズ WD110 光学倍率1.5x 【1/2、1/3、1/4インチ対応】
型 名 TPC1.5-110 TPC1.5-110D
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification 1.5×
WD 113.5mm
被写界深度 Depth of field 0.88mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 11.2µm (波長550nmで算出した理論分解能)
NA 0.03
有効F値 Effective F No 24.7
TVディストーション Distortion -0.015%
質量 Weight 37g 43g
適合カメラ Sensor Size(max.) 1/2型
マウント Mount Cマウント
視野(V×H) Field of View 1/2型:3.2mm×4.27mm  1/3型:2.4mm×3.2mm
価格 Price 65,000円(税別)/71,500円(税込) 75,000円(税別)/82,500円(税込)

Lineup
◆ご注文はショップ(光マート)へ→TPC1.5-110TPC1.5-110D

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

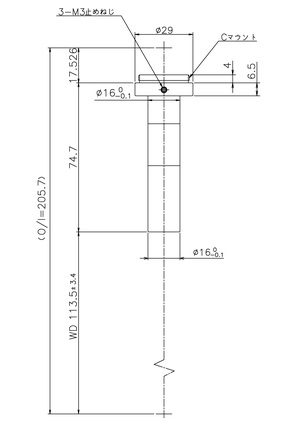

TPC1.5-110

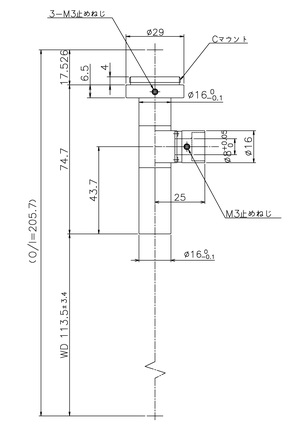

TPC1.5-110D
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
