1.1インチ対応テレセントリックレンズ
光学倍率3.0× WD110mm ストレート/同軸落射
High Resolution Telecentric Lens For 1.1inchi Image Format
TPC3-HMS110-VIE-FIL/TPC3-HMS110D-VIE-FIL
TPC(TOKYO PARTS CENTER)
 センササイズ:1.1インチ、イメージサークル;φ17.6mm、ピクセルピッチ:3.45µm/pix
 Cマウントでの高精度検査に最適
 WD:110mmを確保し、複数の照明組み合わせによる画像最適化が可能
 絞り可変により、もっとも使いやすい条件設定が可能
 メガピクセル対応(3.45µm/pix〜)
■ 1.1インチ対応 WD110 光学倍率3.0x 【1.1、1、2/3、1/1.8、1/2、1/3インチ対応】
型 名 TPC3-HMS110-VIE-FIL TPC3-HMS110D-VIE-FIL
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification 3.0×
WD 109.4mm
被写界深度 Depth of field 0.12mm 〜 0.74mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 2.9µm 〜 18.6µm (波長550nmで算出した理論分解能)
NA 0.114 〜 0.018
有効F値 Effective F No 13 〜 84
TVディストーション Distortion +0.003%
質量 Weight
適合カメラ Sensor Size(max.) 1.1型
マウント Mount Cマウント
フィルタねじ Filter Size M40.5 P0.5
寸法 External Dimensions φ43mm x 163mm
視野(V×H) Field of View 1.1型:3.5mm x 4.7mm  1型:3.2mm x 4.3mm
2/3型: 2.2mm x 2.9mm
1/1.8型:1.8mm x 2.4mm  1/2型:1.6mm x 2.1mm
1/3型:1.2mm x 1.6mm
価格 Price 要問合 要問合

Lineup
◆ご注文はショップ(光マート)へ→要問合

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

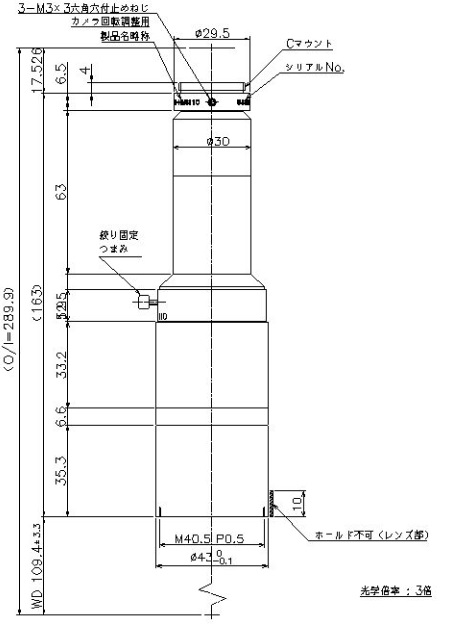

TPC3-HMS110-VIE-FIL

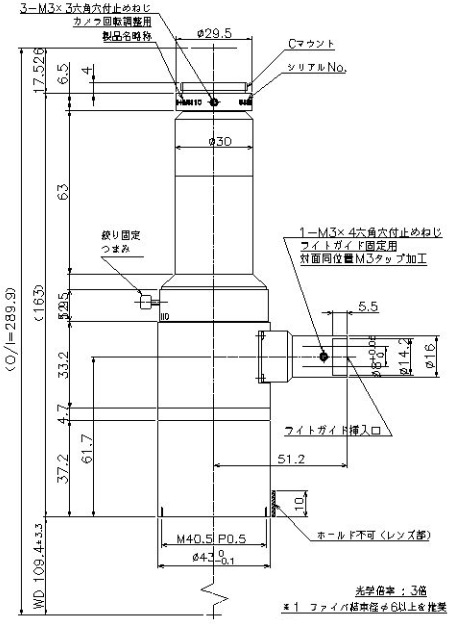

TPC3-HMS110D-VIE-FIL
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
お問合せはこちらへ→
