1.1インチ対応テレセントリックレンズ
光学倍率1.0× WD160mm ストレート/同軸落射
High Resolution Telecentric Lens For 1.1inchi Image Format
TPC1-HMS160-VIE-FIL/TPC1-HMS160D-VIE-FIL
TPC(TOKYO PARTS CENTER)
 センササイズ:1.1インチ、イメージサークル;φ17.6mm、ピクセルピッチ:3.45µm/pix
 Cマウントでの高精度検査に最適
 WD:160mmを確保し、複数の照明組み合わせによる画像最適化が可能
 絞り可変により、もっとも使いやすい条件設定が可能
 メガピクセル対応(3.45µm/pix〜)
■  高解像度1.1インチ対応テレセントリックレンズ
  WD160 光学倍率1.0x
【1.1、1、2/3、1/1.8、1/2、1/3インチ対応】
型 名 TPC1-HMS160-VIE-FIL TPC1-HMS160D-VIE-FIL
種 別 Straight/Coax ストレート(同軸落射無し) 同軸落射対応
光学倍率 Magnification 1.0×
WD 162mm
被写界深度 Depth of field 0.8mm 〜 5mm (許容錯乱円径40µmで算出した計算値)
分解能 Resolution 6.7µm 〜 41.9µm (波長550nmで算出した理論分解能)
NA 0.05 〜 0.008
有効F値 Effective F No 10.1 〜 63.5
TVディストーション Distortion -0.003%
質量 Weight
適合カメラ Sensor Size(max.) 1.1型
マウント Mount Cマウント
フィルタねじ Filter Size M40.5 P0.5
寸法 External Dimensions φ43mm x 157.9mm
視野(V×H) Field of View 1.1型:10.4mm x14.2mm  1型:9.6mm x 12.8mm
2/3型: 6.6mm x 8.8mm
1/1.8型:5.3mm x 7.2mm  1/2型:4.8mm x 6.4mm
1/3型:3.6mm x 4.8mm
価格 Price 要問合 要問合

Lineup
◆ご注文はショップ(光マート)へ→要問合

※商社様、小売店様は別途見積り致しますのでお問合せ下さい。

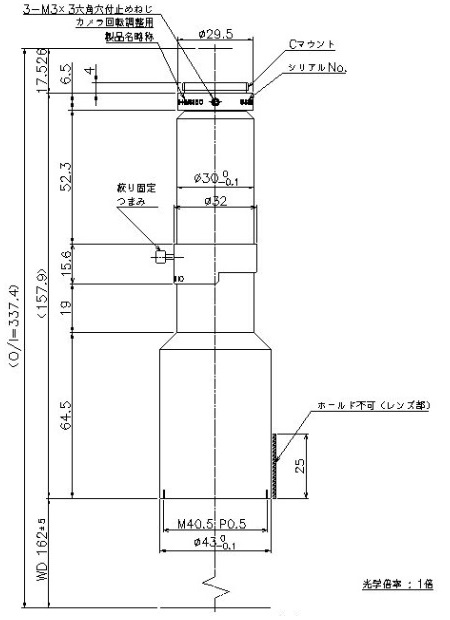

TPC1-HMS160-VIE-FIL

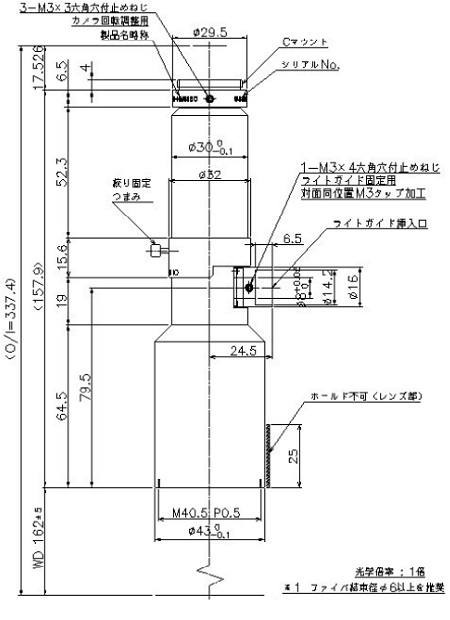

TPC1-HMS160D-VIE-FIL
■ 同軸落射照明 Coaxial epi-illumination)

LED/ハロゲン光源装置
同軸落射照明用ライトガイド

スポット型LED照明(φ8×12mm)
同軸落射照明へ直接取付可能
